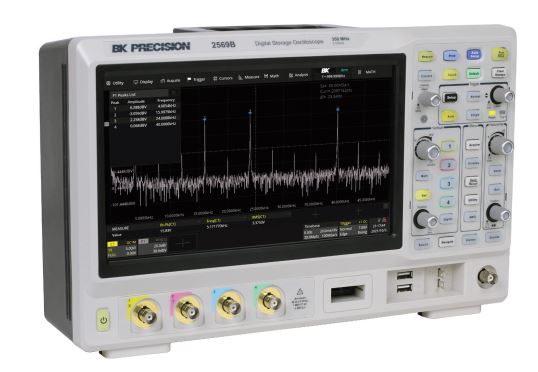

BK Precision 2560B Osciloscoape cu semnal mixt și stocare digitala

Garantia oferita este conform cu cea oferita de producator

bk logo

Seria 2560B cu stocare digitală (DSO) și osciloscop cu semnal mixt (MSO) extinde capacitățile de debug cu caracteristici noi și îmbunătățite care nu se găsesc în modelele anterioare. Fiecare model oferă 4 canale cu o memorie de 200 Mpts și o rată de eșantionare maximă de 2 GSa/s.

DSO Model	2565B	2567B	2569B
MSO Model	2565B-MSO	2567B-MSO	2569B-MSO
Lățime de undă	100 MHz	200 MHz	350 MHz
Canale	4 Analog

Echipate cu un ecran tactil capacitiv de 10,1” (1024 x 600) și cu o rată ridicată de actualizare a formei de undă de 120.000 de forme de undă pe secundă, aceste osciloscoape pot surprinde erori neobișnuite cu o fidelitate excelentă a semnalului.

Analizatorul logic și software-ul de decodificare oferă 16 canale digitale suplimentare și suport pentru decodarea magistralei seriale pentru protocoalele I2C, SPI, UART, CAN și LIN.

Caracteristici și Beneficii

Lățime de bandă de până la 350 MHz
4 canale analogice
Rata maximă de eșantionare de 2 GSa/s
200 Mpts adâncime de memorie
Rate maxime de actualizare a formei de undă de 120.000 (mod normal) și 500.000 (mod secvență) forme de undă pe secundă
Istoricul și modul secvență stochează un maxim de 90.000 de cadre
Ecran tactil capacitiv de 10,1 inchi acceptă gesturi pe ecranul tactil
Modul pe 10 biți îmbunătățește rezoluția verticală
Declanșatoare avansate cu suport pentru zona de declanșare
Generator de forme de undă arbitrare de 50 MHz incorporat
Instrumentul de analiză a puterii evaluează 11 parametrii diferiti
Măsurătorile automate cu statistici și histogramă
Funcția matematică acceptă 2 trace uri și un editor de formule
2 Mpts FFT oferă rezoluție înaltă atunci când vizualizați semnale în domeniul frecvenței
16 canale digitale suplimentare standard la modelele MSO (opțiune disponibilă pentru DSO)
Decodorul magistralei seriale acceptă I2C, SPI, UART, Protocoale CAN și LIN
Testare de mare viteză de pass/fail și instrument personalizat de editare de mascare
Controlați osciloscopul dintr-un browser web standard prin intermediul serverului web incorporat
Port pentru dispozitiv compatibil USBTMC și interfețe LAN standard

Model	2565B				2567B	2569B
Performance Characteristics
Bandwidth	100 MHz			200 MHz		350 MHz
Rise Time	3.5 ns			1.7 ns		1 ns
Input Channels	4 analog channels + EXT; 16 digital channels for MSO
Sample Rate	2 GSa/s (interleaving mode)¹ 1 GSa/s (non-interleaving mode)²
Memory Depth	200 Mpts/ch (interleaving mode)¹ , 100 Mpts/ch (non-interleaving mode)²
Waveform Update Rate	Normal mode: 120,000 waveforms per second
	Sequence mode: 500,000 waveforms per second
Vertical System
Input Coupling		DC, AC, GND
Input Sensitivity		1 MΩ: 500 µV/div to 10 V/div; 50 Ω: 500 µV/div to 1 V/div
Input Impedance		1 MΩ ± 2% or 17 pF ± 2pF; 50 Ω: 50 Ω ± 1%
Max Input Voltage		1 MΩ: ≤ 400 Vpk (DC + AC), DC to 10 kHz 50 Ω: ≤ 5 Vrms, ± 10 Vpk
DC Gain Accuracy		≤ 3.0%
DC Offset Accuracy		(1.5% of offset + 1.5% of full scale + 1 mV)
Ch to Ch Isolation (50 Ω)		DC to 100 MHz: > 40 dB 100 MHz to Max BW: ≥ 34 dB
Offset Range		500 µV/div to 100 mV/div: ± 2 V 102 mV/div to 1 V/div: ± 20 V 1.02 V/div to 10 V/div: ± 200 V
Bandwidth Limit		Selectable: 20 MHz, 200 MHz, Full
SFDR		≥ 40 dB
Bandwidth Flatness (50 Ω)		10 kHz to BW/10: ±0.5 dB BW/10 to BW/3: ±0.8 dB BW/3 to BW2/3: +1.0 dB, -1.2 dB BW2/3 to BW: +2.0 dB, -2.5 dB
Probe Attenuation		1X, 10X, 100X, Custom
Horizontal System
Time Base Range		1 ns/div to 1000 s/div
Time Base Accuracy		± 1 ppm; ± 1 ppm after first year; ± 3.5 ppm after 10 years
Ch to Ch Deskew		< 100 ps
Acquisition System
Peak Detect		1 ns
Interpolation		Sin(x)/x
Resolution		8-bit and 10-bit3
Sequence		90,000 frames max; re-arm time = 2 µs
Display Characteristics
Display		10.1” TFT-LCD Capacitive touch screen
Resolution		1024 x 600
Display Modes		Normal, X-Y, Roll (≥ 50 ms/div)
Display Type		Vector, Dot
Persistence		Off, 1 s, 5 s, 10 s, 30 s, infinite
Intensity Grading		256 intensity levels
Color		Normal, Temp. grade; Custom trace colors
Language		English, Spanish, Traditional and Simplified Chinese, French, Japanese, German, Russian, Italian, Portuguese
I/O
I/O Front Panel		USB 2.0 host x2, Probe compensation
Rear Panel		EXT trigger: EXT ≤ 1.5 Vrms, EXT/5 ≤ 7.5 Vrms Aux Out: TRIG OUT 3.3 V LVCMOS; PASS/FAIL OUT 3.3 V TTL
Environmental and Safety
Temperature		Operating: 0 °C to 40 °C Storage : -20 °C to 60 °C
Humidity		Operating: 85% RH, 40 °C, 24 hrs. Storage : 85% RH, 65 °C, 24 hrs
Altitude		Operating: ≤ 3000 m, Storage: ≤ 15,000 m
Power Consumption		80 W max., 50 W typical, 4 W typical in standby
Input Voltage		100 to 240 Vrms, 50/60 Hz
Electromagnetic Compatibility		EMC directive (2014/30/EU), IEC 61326-1:2012/EN61326-1:2013(Basic)
Safety		UL 61010-1:2012/R: 2018-11; CAN/CSA-C22.2 No. 61010-1:2012/ A1:2018-11. UL 61010-2-030:2018; CAN/CSA-C22.2 No. 61010-2-030:2018.
General
Dimensions (W x H x D)		13.9" x 8.8" x 4.4" (352 x 224 x 111 mm)
Weight		8.6 lbs (3.9 kg)
Warranty		3 Years
Included Accessories		Four passive probes, power cord, USB Cable, Certificate of Calibration
Optional Accessories		Rack mount kit (RK2560B)
Trigger System
Modes		Auto, Normal, Single
Trigger Level		Internal: ± 4.1 div from the center of the screen EXT: ± 0.61 V EXT/5: ± 3.05 V
Hold Off Range		By time: 8 ns to 30 s (8 ns step) By event: 1 to 10,000,000
CH1 to CH4 Coupling		DC	Passes all components of the signal
		AC	Blocks DC components and attenuates signals < 20 Hz
		LFRJ	Attenuates frequency components < 1.2 MHz
		HFRJ	Attenuates frequency components > 600 kHz
		Noise RJ	Increases the trigger hysteresis
EXT Coupling		AC	Blocks DC components and attenuates signals < 8 Hz
		LFRJ	Attenuates frequency components < 33 kHz
		HRFJ	Attenuates frequency components > 967 kHz
CH1 to CH4 Sensitivity > 10 mV/div: 5 to 10 mV/div: ≤ 2 mV/div:		Noise RJ OFF	± 0.13 div ± 0.26 div ± 0.5 div
		Noise RJ ON	± 0.33 div ± 0.33 div ± 0.15 div
EXT Sensitivity		200 mVpp, DC to 10 MHz 300 mVpp, 10 MHz to 300 MHz
EXT/5 Sensitivity		1 Vpp, DC to 10 MHz 1.5 Vpp, 10 MHz to 300 MHz
Accuracy		CH1 to CH4	± 0.2 div
		EXT	± 0.3 div
Jitter		CH1 to CH4	< 10 ps rms, 6 divisions pk-pk, 2 ns edge
		EXT	< 200 ps rms
Displacement		Pre-Trigger: 0 to 100% memory Delay-Trigger: 0 to 5,000 div
Zone		Up to 2 zones, Source: CH1 to CH4; Property: intersect, not intersect
Waveform Analysis
Cursors
Source		CH1 to CH4, D0 to D15, Math, Ref
Type		Manual: Time X1, X2, (X1 – X2), (1/ΔT) Voltage/Current: Y1, Y2, (Y1 – Y2) Track: Time X1, X2, (X1 – X2)
