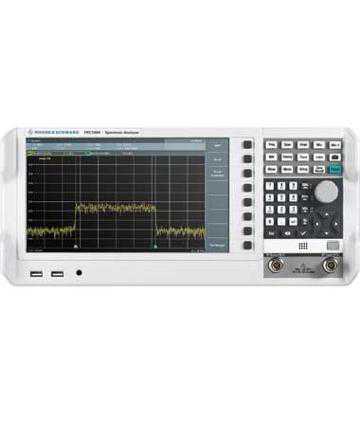

Rohde & Schwarz Analizoare de spectru de laborator - Model FPC

Model

FPC1000

FPC1500

Tip echipament

Analizor de spectru

Analizor cu generator de urmărire

Structură

echipament upgradabil ȋn frecvenţă

Frecvenţă

- domeniul de frecvenţă

Standard: 5 kHz – 1 GHz

Opțional: 5 kHz – 2 GHz (opțiunea FPC-B2)

Opțional: 5 kHz – 3 GHz (opțiunea FPC-B3)

Rezoluție frecvență: 1 Hz

Stabilitatea cu temperatura

0 °C to +30 °C: 1 x 10 ^-6

+30 °C to +50 °C: 3 x 10 ^-6

Imbătrânire

1 x 10 ^-6

Setări SPAN

0 Hz, 10 Hz – 1 GHz

0 Hz, 10 Hz – 2 GHz (cu opțiunea B2)

0 Hz, 10 Hz – 3 GHz (cu opțiunea B3)

Puritate spectrală

Zgomot de fază SSB

f= 500 MHz

30 kHz: < –88 dBc (1 Hz), –92 dBc (1 Hz) (tipic)

100 kHz: < –98 dBc (1 Hz), –103 dBc (1 Hz) (tipic)

1 MHz: < –120 dBc (1 Hz), –125 dBc (1 Hz) (tipic)

Sweep time

span = 0 Hz: 100 μs … 100 s

10 Hz ≤ span ≤ 600 MHz: 20 ms … 1000 s

span > 600 MHz: 20 ms × span/600 MHz … 1000 s

Incertitudine

span = 0 Hz: 1% (nominal)

span ≥ 10 Hz: 3% (nominal)

Nivel

Afişare nivel

Afișează nivelul de zgomot pană la + 30 dBm

Nivelul maxim de intrare

Tensiune DC: 50 V

Tensiune maximă impuls: 150 V

Energia maxima a impulsului: 10 mWs (lățime impuls, 10 µs)

Intermodulare

TOI, 2 x -20 dBm

(atenuare RF = 0 dB)

f_in = 1 GHz: + 7 dBm (măsurat)

f_in = 2.4 GHz: + 10 dBm (măsurat)

TOI, 2 x -20 dBm

(atenuare RF = 10 dB)

f_in = 1 GHz: + 17 dBm (măsurat)

f_in = 2.4 GHz: + 20 dBm (măsurat)

SHI, -40 dBm

(atenuare RF = 0 dB)

f_in = 20 MHz – 1 .5 GHz: - 60 dBc (nominal)

DANL (Displayed average noise level):

1 MHz to 10 MHz:

preamplificator oprit: < –127 dBm,–135 dBm (tipic)

preamplificator pornit (opțiunea B22): < –147 dBm, –157 dBm (tipic)

10 MHz to 2 GHz

preamplificator oprit: < –142 dBm,–150 dBm (tipic)

preamplificator pornit (opțiunea B22): < –158 dBm, –165 dBm (tipic)

2 GHz to 3 GHz

preamplificator oprit: < –138 dBm,–147 dBm (tipic)

preamplificator pornit (opțiunea B22): < –155 dBm, –163 dBm (tipic)

Măsurare nivel incertitudine

Nivel absolut incertitudine la 100 MHz: < 0.3 dB (+20 °C to +30 °C)

Răspuns în frecvență:

-          < 1.5 dB (100 kHz ≤ f < 10 MHz)

-          < 1 dB (10 MHz ≤ f ≤ 3 GHz)

Incertitudine attenuator: < 0.3 dB

Trigger

Derulare liberă, video, extern,

IQ power (doar cu opțiunea FPC-K7 ASK/FSK)

Generator de urmărire și sursă independentă (doar FPC-1500)

Domeniu frecvență

Standard: 5 kHz – 1 GHz

Opțional: 5 kHz – 2 GHz (opțiunea FPC-B2)

Opțional: 5 kHz – 3 GHz (opțiunea FPC-B3)

Măsurători

Modul generator de urmărire: Generatorul este cuplat la frecventa masurata a analizorului de spectru pentru a efectua masuratori de transmisie. Se poate seta o decalare de frecvență.

Modul sursă independentă: Generatorul este cuplat la frecvența centrală a analizorului de spectru sau poate fi setat independent

Putere de ieșire

2 MHz … 3 GHz : 0 dBm … –30 dBm (nominal)

Răspuns în frecvență

2 MHz … 3 GHz : ±3 dB (nominal)

Nivelul absolut de incertitudine @100MHz

+20 °C … +30 °C, putere de ieșire –10 dBm : ±1 dB (nominal)

Intrări / Ieşiri

Intrare RF

Impedanță: 50 Ω (nominal)

Conector tip N-mamă

VSWR:

-          5 kHz ≤ f ≤ 1 GHz : < 1.5 (nominal)

-          1 GHz < f ≤ 3 GHz : < 2 (nominal)

Intrare atenuator: 0 dB … 40 dB în pași de 5 dB

Ieşire RF (FPC1500)

Impedanță: 50 Ω (nominal)

Conector tip N-mamă

VSWR:

-          5 kHz ≤ f ≤ 1 GHz : < 1.5 (nominal)

-          1 GHz < f ≤ 3 GHz : < 2 (nominal)

Intrare atenuator: 0 dB … 40 dB în pași de 5 dB

Ieșire AF

Demodulare: AM și FM

Conector: 3.5 mm mini Jack

Impedanță de ieșire: 32 Ω (nominal)

Tensiune (circuit deschis): Vrms, ajustabilă de la 0 V la > 100 mV

Trigger extern

Conector: BNC, 50 Ω

Mod: trigger extern, referință externă

Generalități

Afişaj

10.1”, 1366 x 768 pixeli

Memorie

Internă: peste 256 de forme de undă și setări. Externă (pe stick de memorie de maxim 4 GB): peste 5000 de forme de undă sau setări

Interfețe

USB 2.0, RJ45

Alimentare

100 V … 240 V AC, 50 Hz … 60 Hz, 0.6 A … 0.4 A

Dimensiuni

396 mm × 185 mm × 156 mm (WxHxD) / 3 kg

Garanție

3 ani echipamentul, 1 an accesoriile
