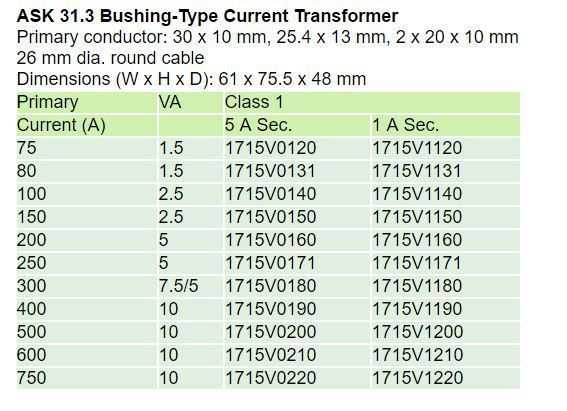

ASK 31.3  Bushing-Type Current Transformer for Indirect Measurement of Sinusoidal AC

Transformatoarele de curent de tip bucsa sunt introduse in  conductorul primar. Timpul consumat de cabluri este eliminat în acest fel. Partea secundară (ca regulă un instrument de măsurare, un ecran sau un controler) este conectata prin intermediul terminalelor. Transformatoarele  de curent de tip bucsa sunt disponibile cu randament de 75 A în diferite dimensiuni pentru cabluri și bare colectoare.

Caracteristici:

• Eficienta termica a curentului continuu I_cth:  100% IN
• Eficienta termica a curentului de scurta durata I_th:  60 x I_N, 1 sec.
• Max. Tensiunea  de operare U_m:  0.72 kV
• Tensiunea de test de izolare: 3 kV U_rms, 50 Hz, 1 min.
• Frecventa nominala f_N:  50 Hz
• Clasa de izolatie: E (120°C)
