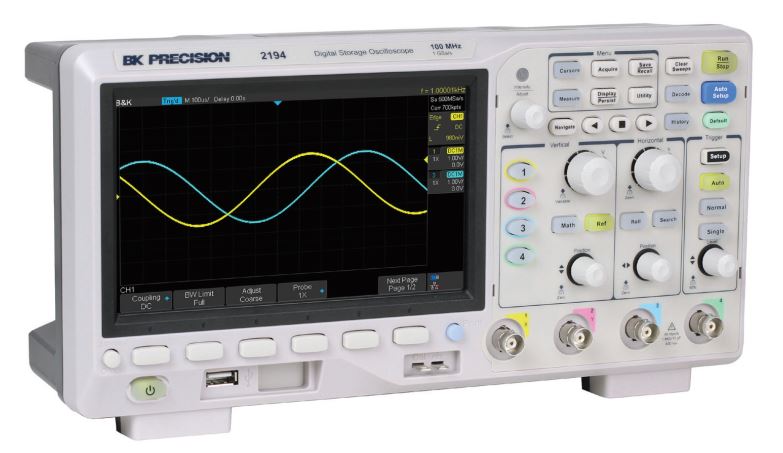

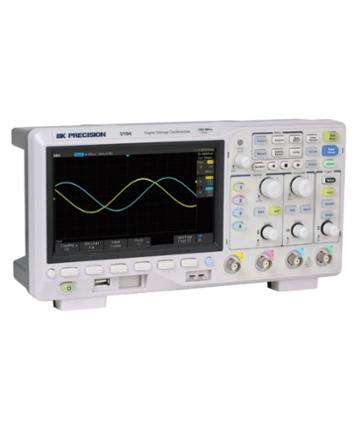

BK Precision BK 2194 Osciloscop cu stocare digital

Garantia oferita este conform cu cea oferita de producator

bk logo

Seria 2194 combină performanța și valoarea într-o singură soluție portabilă. Acest osciloscop oferă o lățime de bandă de 100 MHz într-o configurație cu 4 canale, cu o rată de eșantionare maximă de 1 GSa/s și o memorie maximă de 14 Mpts. Echipat cu un afișaj LCD de 7" și o rată de actualizare a formei de undă de 100.000 de forme de undă pe secundă, acest dispozitiv este capabil să surprindă erori rare cu o fidelitate excelentă a semnalului.

Creșteți productivitatea cu software-ul gratuit pentru computer pentru conectivitate de la distanță prin porturile de dispozitiv LAN sau USBTMC. Accesați toate funcțiile osciloscoapelor fără a fi nevoie de programare și capturați, salvați și analizați în mod convenabil rezultatele măsurătorilor.

Selectați dintr-o varietate de moduri trigger, inclusiv serial bus triggering cu suport de decodare pentru protocoalele I2C, SPI, UART, CAN și LIN. În aplicațiile în care semnalele sunt transmise pe perioade lungi de timp, modul de achiziție segmentată și istoricul pot extinde înregistrarea formei de undă până la 80.000 de segmente.

Colectați date folosind măsurători automate pentru 38 de parametri diferiți, inclusiv analiza statistică. Afișați semnale în domeniul frecvenței utilizând operația matematică FFT cu o adâncime maximă de memorie de 128 kpts. Bogat în caracteristici pentru clasa sa, 2194 este soluția ideală pentru mediile educaționale și pentru pasionați.

Model	2194
Lățime de bandă	100MHz
Canale	4 Analogice
Rată de eșantionare	1 GSa/s (Un singur canal activ)
Memorie	14 Mpts (Un singur canal activ)

Caracteristici și Beneficii

Lățime de bandă de 100 MHz
4 canale analogice
Frecvența maximă de eșantionare de 1 GSa/s
14 Mpts memorie
Rate maxime de actualizare a formei de undă de 100.000 (mod normal) și 400.000 (mod secvență) forme de undă pe secundă
7” TFT-LCD cu rezoluție 800 x 480
Mod de afișare a temperaturii culorii și niveluri de intensitate de 256 de niveluri
Tipuri de declanșare: Edge, Slope, Pulse Width, Window, Runt, Interval, Dropout, Pattern și Serial
Funcție de achiziție segmentată și istoric (până la 80.000 de segmente)
Măsurători automate pentru 38 de parametri și caracteristică statistică
FFT și 7 operațiuni matematice suplimentare
Instrument de mascare cu limite reglabile pentru testarea de pass/fail
Port USB host pentru salvarea și re-accesarea setărilor, datelor și capturilor de ecran
Port pentru dispozitiv compatibil USBTMC și interfețe LAN standard
Suport în mai multe limbi

Model		2194
Caracteristici de performanta 100 MHz
Lățime de bandă(-3dB)
Timp creștere (10% to 90%)	< 3.5 ns
Rată de eșantionare	Single Channel		1 GSa/s
	Dual Channel		500 MSa/s
	All Channel		250 MSa/s
Memorie (baza de timp ≥ 1 ms/div	Single Channel		14 Mpts
	Dual Channel		7 Mpts
	All Channel		3.5 Mpts
	Mod normal		100,000 wfms/s
	Mod secvență		400,000 wfms/s
Limită Lățime de bandă	20 MHz ± 40%
Intrări	Canale intrare		4 Canale Analogice
	Cuplaje intrare		DC, AC, GND
	Impedanță intrare		DC: 1 MΩ ± 2%, 11 pF ± 2 pF
	Ch / Ch Izolație		DC - Max lățime bandă > 40 dB
	Atenuarea sondei		0.1x to 10000x
Sistem vertical
Rezoluție verticală		8 bits
Interval de sensibilitate		1 mV/div to 10 V/div (1-2-5 secvențe)
Planeitatea lățimii de bandă		DC to 10% (BW): ± 1 dB 10 to 50% (BW): ± 2 dB 50 to 100% (BW): + 2 dB / - 3 dB
Tensiune Max intrare		1 MΩ: ≤ 400 Vpk (DC + Peak AC ≤ 10 kHz)
Sistem orizontal
Interval de bază de timp		2 ns/div până la 100 s/div
Precizia bazei de timp		± 25 ppm
Sistem trigger
Tip		Edge, Slope, Pulse, Video, Window, Interval, Dropout, Runt, Runt, Pattern, Serial
Moduri		Auto, Normal, Single
Nivel		Internal: ± 4.5 div from center of screen
Precizie		± 0.2 div
Jitter		< 100 ps
Moduri achiziție
Detecție varf		Capturați erori de până la 2 ns la toate setările de bază de timp
Interpolare		Sin(x)/x, Linear
Măsurători și matematică a formei de undă
Sursă		CH1 la CH4, Zoom, Matematică, Toate referințele, Istoric
Domeniu măsurare		Screen or Gate region
Display System
Display		7" color TFT LCD, 24-bit, 800 x 480 pixels
Intensitate		256 levels
Screen Saver		1 min, 5 min, 10 min, 30 min, 1 h, Off
Interfață I/O
Standard		USB Host, USB Device, LAN, Pass/Fail, Trig Out
Mediu
Temperatură		Funcționare: 0 °C până la 40 °C, depozitare: < -20 °C > 60 °C
Umiditate		Funcționare: 85% RH, 40 °C, 24 hrs. depozitare: 85% RH, 65 °C, 24 hrs
EMC		EMC directive (2014/30/EU), IEC 61326-1:2012/EN61326-1:2013 (Basic)
Siguranță		UL 61010-1:2012/R: 2018-11; CAN/CSA-C22.2 No. 61010-1:2012/ A1:2018-11. UL 61010-2-030:2018; CAN/CSA-C22.2 No. 61010-2-030:2018.
General
Alimentare AC		100 to 240 VAC 50/60 Hz, 100 to 120 VAC 400 Hz
Dimensiuni (W x H x D)		12.28" x 5.94" x 5.22" (312 x 151 x 132.6 mm)
Greutate		5.7 lbs (2.6 kg)
Garanție		3-Years
