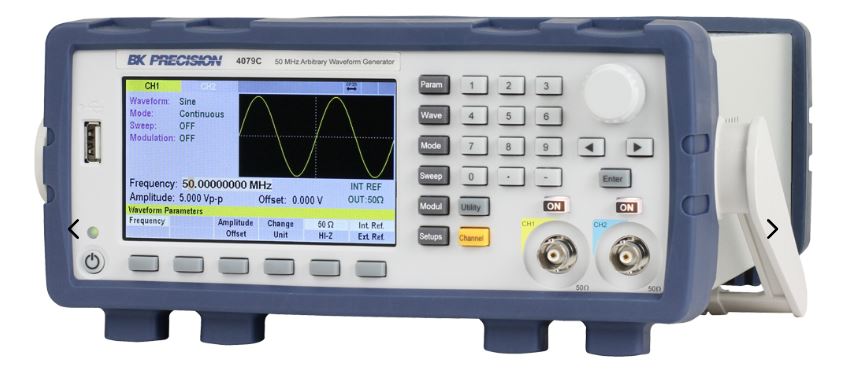

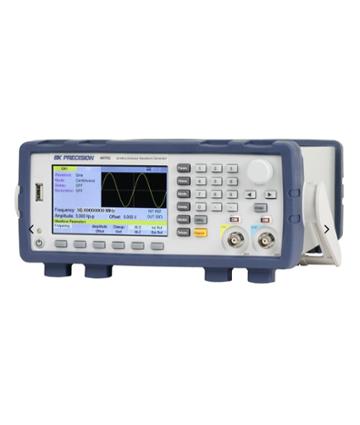

Sefram BK4078C/BK4079C Generator de semnal arbitrar

Brandul B&K Precision a fost mult timp sinonim cu soluții rentabile pentru generarea de semnale, incluzând o gamă completă de generatoare de funcții analogice și DDS, generatoare de impulsuri și semnal arbitrar. Generatoarele de semnal arbitrar seria BK4078C  sunt soluții de înaltă performanță care utilizează generarea de semnal arbitrar, producând mai puțin jitter și distorsiuni decât soluțiile care se bazează pe arhitecturi DDS tipice. În plus, noua serie dispune de o rezoluție de 16 biți, o rată de eșantionare de până la 250 MSa/s, o memorie de până la 4 Mpts per canal și o capacitate de stocare de 128 MB.

Compusă din două modele, BK4078C (30 MHz) și BK4079C (50 MHz), seria prezintă un panou frontal intuitiv cu un ecran LCD grafic de 4.3 inci, un port USB host, o tastatură numerică, un buton rotativ și taste de cursor care simplifică introducerea datelor și generarea semnalelor. Aceste generatoare au, de asemenea, un set extins de funcții, incluzând modulație AM, FM, PM, BPSK și FSK, împreună cu capacități versatile de sweep și burst, generarea variabilă a impulsurilor de margine și markeri complet programabili care pot fi adăugați la semnale personalizate.

Interfețele standard USBTMC și LAN, combinate cu software-ul 407XC, permit utilizatorilor să încarce de la distanță semnale personalizate și, de asemenea, să convertească fișiere binare, CSV și text cu date de semnal într-un fișier de semnal arbitrar (.arb). O interfață GPIB este disponibilă cu modelul BK4079C-GPIB.

Noua serie BK4078C stabilește un nou standard în valoare și performanță AWG.

- Generare de semnal până la 30 MHz (4078C) și 50 MHz (4079C)
- 2 canale cu butoane dedicate ON/OFF pentru fiecare canal
- Rată de eșantionare de până la 250 MSa/s
- Lungime de formă de undă de până la 4 Mpts/canal
- Rezoluție de amplitudine de 16 biți
- Sweep liniar și logaritmic
- Tehnici de modulație incluse: AM, FM, PM, BPSK și FSK
- Moduri continue, declanșate, burst și gate
- Declanșare internă/externă și markeri programabili
- Offset DC variabil ± 5 V
- Jitter redus < 25 ps
- Ecran LCD de 4.3 inci și memorie internă pentru stocarea/rechemarea setărilor instrumentului
- Interfețe USB (compatibile USBTMC) și LAN standard
- Protecție împotriva suprasarcinii pentru ieșiri
- Marcaje de certificare cTUVus care îndeplinesc standardele de siguranță CSA și UL
