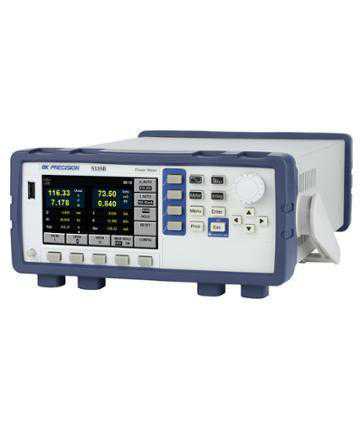

BK Precision BK5335C Wattmetru digital de laborator

Model

BK 5335C

Specificații generale:

Măsurători de bază

Tensiune, Curent

Vârf la vârf, Maxim, Minim, Mediere, DC, factor de creastă (curent), curent Inrush

Putere

Reală, aparentă, Reactivă, DC, factor de putere

Timp

Frecvență, Fază

Integrare

Putere totală, Curent total, Putere maximă și minimă

Măsurători armonici

Tip

Curent, tensiune, putere reală, putere aparentă, putere reactivă, factor de putere, fază, procent din total (curent, tensiune, putere)

Domeniu

DC ... până la armonica 50

Frecvență maximă

100 kHz

Bandă de intrare

DC , 0.5 Hz la 100 kHz

Metodă de măsurare

Eșantionare digitală

Convertor A/D

Conversie simultană a impulsului de tensiune și curent

Rezoluție: 18 biți

Rată maximă de conversie: 10 µs

Filtru de alimentare

Selecție OFF sau ON (limita de frecvență la 500 Hz)

Vârf (max, min)

Tensiune, curent sau putere

Tensiune maximă de intrare (continuă)

1.5 kV la vârf sau 1 kV RMS (care e mai mică)

Tensiune maximă de intrare (tranzitorie)

2 kV la vârf sau 1.5 kV RMS (care e mai mică)

Tensiune de intrare maximă (mod comun)

600 Vrms

Impedanță tensiune de intrare

2 MΩ + 13 pF în paralel (tipic)

Impedanță curent de intrare (tipic)

5 mA – 200 mA

505 mΩ + 0.1 µH

0.5 A – 20 A

5 mΩ + 0.1 µH

Intrare senzor

20 kΩ (50 mV la 2 V)

100 kΩ (2.5 V la 10 V)

Curent de intrare maxim (continuu)

5 mA – 200 mA

30 A la vârf sau 20 A RMS (care e mai mic)

0.5 A – 20 A

100 A la vârf sau 30 A RMS (care e mai mic)

Intrare senzor

Valoarea de vârf ≤ de 5 ori domeniul

Curent de intrare maxim (tranzitoriu)

5 mA – 200 mA

30 A la vârf sau 20 A RMS (care e mai mic)

0.5 A – 20 A

150 A la vârf sau 40 A RMS (care e mai mic)

Intrare senzor

Valoarea de vârf ≤ de 10 ori domeniul

Domenii și acuratețe măsurători de tensiune:

Domenii

CF=3: 15 V, 30 V, 60 V, 150 V, 300 V, 600 V

CF=6: 7.5 V, 15 V, 30 V, 75 V, 150 V, 300 V

Acuratețe

(alimentare, frecvență, filtru digital oprit)

DC – 1 kHz

±(0.1% + 0.2% F.S.)

1kHz<f≤10kHz

±((0.07 f )% + 0.3% F.S.)

10kHz<f≤100kHz

±(0.5% + 0.5% F.S.) ± [{0.04 × (f - 10)}% ]

Coeficient de temperatură

Pentru modificări de temperatură după compensarea nivelului 0 sau schimbarea domeniului

+ 0.02% F.S. /°C la acuratețea tensiunii DC

Influența căldurii generate de intrarea de tensiune

+ 0.0000001 × U2% la acuratețea tensiunii AC

+ 0.0000001 × U2 % + 0.0000001 × U2 % F.S. la acuratețea curentului DC

Domenii și acuratețe măsurători de curent:

Intrare directă

CF= 3:5 mA, 10 mA, 20 mA, 50 mA, 100 mA, 200 mA, 0.5 A, 1 A, 2 A, 5 A, 10 A, 20

CF= 6:2.5 mA, 5 mA, 10 mA, 25 mA, 50 mA, 100 mA, 250 mA, 0.5 A, 1 A, 2.5 A, 5 A, 10 A

Intarea senzorului

Extern 1

CF = 3: 2.5 V, 5 V, 10 V

CF = 6: 1.25 V, 2.5 V, 5 V

Extern 2

CF= 3: 50mV, 100mV, 200mV, 500mV, 1V, 2V

CF= 6: 25mV, 50mV, 100mV, 250mV, 500mV, 1V

Acuratețe

(alimentare, frecvență, filtru digital oprit)

DC – 1 kHz

±(0.1% + 0.2% F.S.)

1kHz<f≤10kHz

±{(0.07 f)% + 0.3% F.S.}

10kHz<f≤100kHz

±(0.5% + 0.5% F.S.) ± [{0.04×(f 1 -10)}%]

Coeficient de temperatură

2.5 la 200 mA

5 µA/ °C (după compensarea la nivel zeor sau modificarea domeniului)

500 mA la 20 A

500 µA/ °C (după compensarea la nivel zeor sau modificarea domeniului)

Influența încălzirii senzorului intern

+ 0.00013 × I2 % din citire la acuratețea curentului AC + 0.00013 × I2 % din citire + 0.004 × I2 mA (0.5 to 20 A) sau

0.00013 × I2 % din citire + 0.00004 × I2 mA (2.5 to 200 mA), adăugați la specificațiile acurateței curentului DC

Acuratețe măsurători de putere:

Acuratețe putere reală

DC

±(0.1% + 0.2% F.S.)

0.5Hz<f≤45Hz

±(0.3% + 0.2% F.S.)

45Hz<f≤66Hz

±(0.1% + 0.1% F.S.)

66Hz<f≤1kHz

±(0.2% + 0.2% F.S.)

1kHz<f≤10kHz

±(0.1% + 0.3% F.S.) ± [{0.067×(f-1)}%]

10kHz<f≤100kHz

±(0.5% + 0.5% F.S.) ± [{0.09×(f-10)}%]

Putere aparentă

Acuratețe tensiune + acuratețe curent

Putere reactivă

Acuratețe putere aparentă + radical din (1.0004 – PF²) – radical din (1-PF²) x 100%

Factor de putere

±[(PF–PF/1.0002) + abs(cosØ - cos{Ø+sin-1(influența factorului de putere atunci când PF=0%/100)})] ± 1 digit, când tensiunea și curentul sunt la intrarea domeniului

Coeficient de temperatură

Asemenea coef. de temp pt tensiune și curent

Unghi de fază

±[abs(Ø - cos-1(PF/1.0002)) + sin-1{(influența factorului de putere pentru PF=0%)/100}] deg ± 1 digit, când tensiunea și curentul sunt la intrarea domeniului

Acuratețe măsurători de frecvență:

Domeniu de măsurare frecvență

Interval actualizare date

0.1 s

0.25 s

0.5 s

1 s

2 s

5 s

Domeniu de măsurare

25 Hz ≤ f ≤ 100 kHz

10 Hz ≤ f ≤ 100 kHz

5 Hz ≤ f ≤ 100 kHz

2.5 Hz ≤ f ≤ 100 kHz

1.5 Hz ≤ f ≤ 50 kHz

0.5 Hz ≤ f ≤ 20 kHz

Acuratețe

±0.06%

(CF 3 și semnal <30% F.S.) sau,

(CF 6 și semnal <60% F.S.), și

≤ 200 Hz cu filtru de frecvență ON

Filtru de frecvență

Filtru trece jos 500 Hz

Parametrii măsurători de armonici

Metodă de măsurare

Sincronizare PLL

Domeniu de măsurare

Sursă sincronizare PLL 10 Hz la 1.2 kHz (tipic)

Lungime date FFT

1024

Funcție fereastră

Dreptunghi

Frecvență fundamentală

10Hz–75Hz

75Hz–150Hz

150Hz–300Hz

300Hz–600Hz

600Hz–1200Hz

Rată eșantionare

Fund Freq x 1024

Fund Freq x 512

Fund Freq x 256

Fund Freq x 128

Fund Freq x 64

Lățime fereastră

1

2

4

8

16

Limitele superioare ale ordinelor de analiză

50

32

16

8

4

Acuratețe măsurători de armonici (când filtru în linie este oprit, acuratețea afișată mai jos este suma dintre citire și domeniul de eroare)

Frecvență

10 Hz ≤ f < 45 Hz

45 Hz ≤ f ≤ 440 Hz

440 Hz < f ≤ 1 kHz

1 kHz < f ≤ 2.5 kHz

2.5 kHz < f ≤ 5 kHz

Tensiune și curent

±0.15% ± 0.35% F.S.

±0.15% ± 0.35% F.S.

±0.20% ± 0.35% F.S.

±0.80% ± 0.45% F.S.

3.05% ± 0.45% F.S.

Putere

±0.15% ± 0.50% F.S.

±0.20% ± 0.50% F.S.

±0.40% ± 0.50% F.S.

1.56% ± 0.60% F.S.

5.77% ± 0.60% F.S.

Funcția de osciloscop

Canale

2

Măsurare

Tensiune și curent

Bandă de frecvență

(-3 dB)

10 kHz

Rată eșantionare

100 kS/s

Lungime înregistrare

300 puncte / canal

Scală orizontală (acuratețe ±4.0%)

500us, 1ms, 2ms, 5ms, 10ms, 20ms, 50ms, 100ms, 200ms, 500ms

Domeniu scală verticală (acuratețe ±4.0%)

CF 3

I: 2.5, 5, 10, 25, 50, 100, 250, 500 mA/div, 1 A, 2.5 A, 5 A, 10 A/div,

U: 7.5, 15, 30, 75, 150, 300 V/div

CF 6

I: 5, 10, 20, 50, 100, 200, 500 mA/div, 1 A, 2 A, 5 A, 10 A, 20 A/div,

U: 15, 30, 60, 150, 300, 600 V/div

Intrare maximă de tensiune DC+vârf AC

1800 V

Intrare maximă de curent DC+vârf AC

60 A

Mediu și siguranță

Temperatură

Operare: 41 ºF to 104 ºF (5 °C to 40 °C)

Stocare: -4 ºF to 122 ºF (-20 °C to 50 °C)

Umiditate

20% RH la 80% RH (fără condens)

EMC

IEC 61326

Siguranță

IEC 61010-1, EN 61010-1, Măsurător la 600 V CAT II

Generalități

Afișaj

4.3” TFT-LCD display, 480 x 272

Interfețe pentru control de la distanță

USB, RS232, LAN

Alimentare

100 la 240 VAC, 50 / 60 Hz

Consum

50 VA max.

Dimensiuni și greutate

8.4” x 3.5” x 14” (214.5 × 88.2 × 354.6 mm) / 6.2 lbs (2.8 kg)

Garanție

3 ani echipamentul, 1 an accesoriile

Accesorii incluse standard

Ghid de utilizare, manual de instrucțiuni (descărcabil de pe website-ul producătorului), cablu de alimentare, cablu USB, certificat de calibrare emis de către producător
