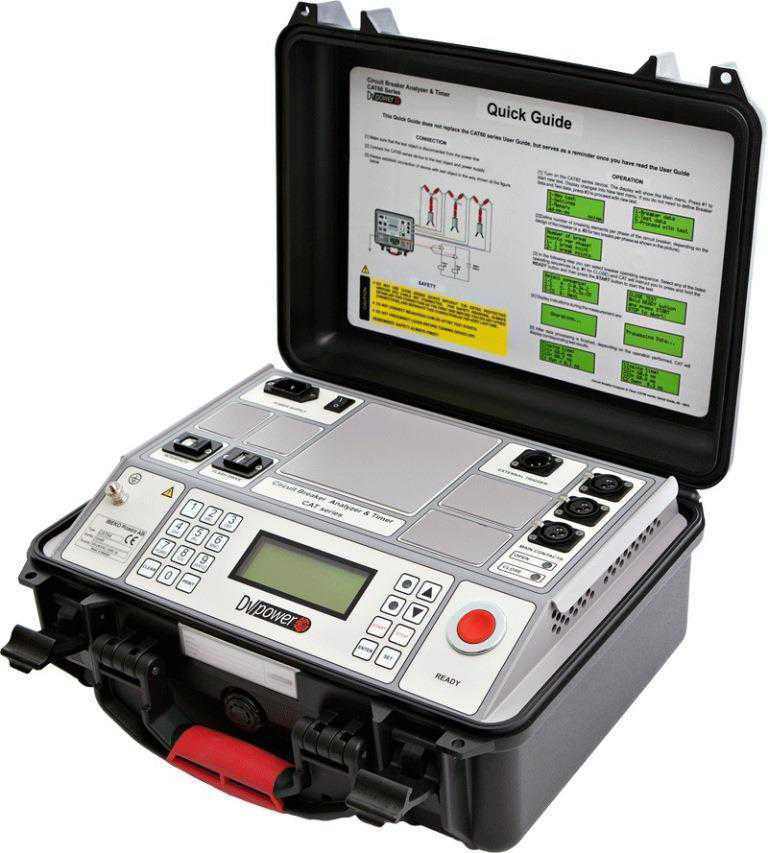

DV Power CAT03 Tester pentru intreruptoare

Aparatul CAT03 este un tester pentru intreruptoare ce se poate comanda cu ajutorul unui computer sau prin propriile comenzi . Canalele de sincronizare inregistreaza inchiderea si deschiderea contactelor atunci cand aparatul detecteaza tensiune prin bobina intreruptorului. Acest instrument oferta urmatoarele operatii : deschis (D), inchis (I), deschis-inchis (D-I), inchis – deschis (I-D),deschis-inchis- deschis (D-I-D). Prin contactele principale se poate masura valoarea de preinsertie a contactului ce se afla in intreruptor. Rezultatele sunt printate cu imprimanta termica  sub forma de tabele sau grafice.

Soft-ul DV-Win ne ajuta la verificarea si compararea graficelor si rezultatelor testelor. Selectarea intervalelor si a domeniilor de masurare se face prin intermediul a doua cursoare. Prezinta caracteristici de marire a graficelor, testul de succesiune.

Pentru acest aparat soft-ul DV-Win are un meniu de ajutor in care sunt explicate toate functiile aparatului.

Caracteristici generale

Date tehnice:

• Contacte principale de intrare:
• Numarul contactelor de intrare: 3
• Fiecare canal detecteaza contacte principale si de pre-insertie ale rezistorului.
• Inchis ≤ 10 Ω,
• Rezistenta cu valori cuprinse intre 10 Ω - 5 kΩ,
• Deschis ≥ 5 kΩ,
• Tesiune in circuitul deschis : 20 V CC.
• Curent de scurtcircuit : 50 mA.
• Fiecare canal masoara resistivitatea preinsertiei rezistorului.
• Timpi de masurare:
• 0.1 ms pentru un test de 2 s;
• 1 ms pentru in test de 20 s;
• 10 ms pentru un test de 200 s;
• Precizie a timpului de citire ±  0.05%.

Comande declansarii din exterior:

• Tensiunea de intrare a declansatorului: 10 V – 300 V CA. /CC.
• Alimentare:
• Conexine conform standardului  IEC/EN60320-1; UL498, CSA 22.2
• Tensiune de alimentare : 90 V – 264 V CA.
• Frecventa: 50/60 Hz.
• Putere la intrare : 250 VA
• Siguranta : 2 A / 250 V de clasa F.
• Mediu de lucru:
• Temperatura de operare : -10 ºC to + 55 ºC
• Temperatura de transport si depozitare: -40 ºC to + 70ºC.
• Umiditate : 5 % – 95 %.
• Operatii de lucru:
• Inchis (I);
• Deschis (D);
• Inchis-Deschis (I-D);
• Deschis – Inchis (D-I);
• Deschis-Inchis-Deschis (D-I-D);

Imprimare:

• Imprimanta termica;
• Imprimare numerica si grafica;
• Latimea hartiei : 80 mm.
• Garantie: 3 ani.
• Dimensiuni:405 mm x 170 mm x 335 mm.
• Greutate: 5.5 kg.
• Standarde  aplicabile:
• Instalatii/supratensiuni: Categoria II;
• Poluare: gradul 2;
• Siguranta: LVD 2006/95/EC (CE Conform) EN 61010-1;
• EMC: Directive 2004/108/EC (CE Conform)Standard EN 61326-1:2006;
• CAN/CSA-C22.2 No. 61010-1, 2.

Accesorii:

• Pachetul de de baza contine:
• Cablu principal de alimentare;
• Cablu de pamantare;
• Cablu USB;
• Soft-ul DV-Win;
• Pachetul mediu contine:
• Cabluri cu clesti TTA 5 m;
• Cablu declansator cu mufa tip banana 5 m;
• Geanta de transport a cablurilor.
• Pachetul extra contine:
• Extensie a cablurilor  5 m;
• Extensie a cablurilor  10 m;
• Imprimanta termala ;
• Rola de hartie termala ;
• Cablu declansator cu mufa tip banana 10 m.

• Seria standard CAT alimentată cu baterii – disponibilă acum

  Cu sursa de alimentare internă opțională a bateriei, dispozitivele din seria CAT Standard pot fi utilizate pentru până la opt ore de testare a întrerupătorului. Această opțiune permite utilizatorului testarea ușoară la fața locului, fără a fi necesară conectarea la sursa de alimentare, în special în stațiile unde nu este disponibilă.

DV Power CAT03 tester pentru intreruptor cu releu de timp manual
