DV Power CAT64 Echipament de test pentru intreruptoare

Aparatul CAT64 este un tester pentru intreruptoare ce se poate comanda cu ajutorul unui computer sau prin propriile comenzi. Este destinat sa masoare timpul de comutare a unei faze.

Canalele de contorizare inregistreaza inchiderea si deschiderea contactelor auxiliare si principale. Acest instrument inregistreaza grafic trecerea curentului prin bobina si deplasarea a HV si MV din intreruptor.

Soft-ul DV-Win ne ajuta la verificarea si compararea graficelor si rezultatelor testelor. Selectarea intervalelor si a domeniilor de masurare se face prin intermediul a doua cursoare. Prezinta caracteristici de marire a graficelor, testul de succesiune.

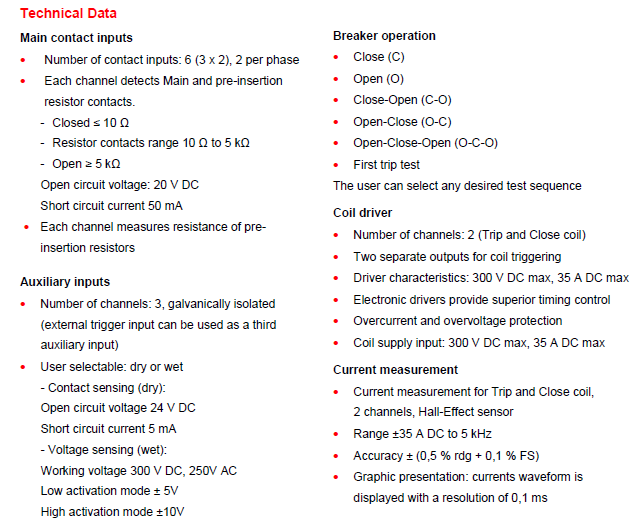

Caracteristici generale:

Contacte principale de intrare:

• Numarul contactelor de intrare: 3
• Fiecare canal detecteaza contacte principale si de pre-insertie ale rezistorului.
• Inchis ≤ 10 Ω,
• Rezistoare cu valori cuprinse intre 10 Ω - 5 kΩ,
• Deschis ≥ 5 kΩ,
• Tesiune in circuitul deschis : 20 V CC.
• Curent de scurtcircuit : 50 mA.
• Fiecare canal masoara rezistenta de preinsertie a rezistorului.

Timpi de masurare:

• 0.1 ms pentru un test de 2 s;
• 1 ms pentru in test de 20 s;
• 10 ms pentru un test de 200 s;
• Precizie a timpului de citire ±  0.05%.

Comanda bobinei:

• Numarul canalelor: 2
• Doua iesiri separate pentru alimentarea bobinei
• Caracteristici: 300 V CC. , 35 A CC.
• Protectie la supracurent si supratensiune
• Intrare de alimentare :300 V CC. si 35 A CC.

Intrari analogice:

• 2 canale pentru masurarea curentului din bobina;
• 2 canale pentru masurarea tensiunii, fiecare canal are cate 4 domenii de masurare  ±0.5 V, ±2,5 V, ±60 V and ±300 V CA/CC.

Intrarile traductorului:

• Intrari digitale: 1;
• Intrari analogice: 1;
• Dimensiuni:405 mm x 170 mm x 335 mm.
• Greutate: 7 kg.

Standarde  aplicabile:

• Instalatii/supratensiuni: Categoria II;
• Poluare: gradul 2;
• Siguranta: LVD 2006/95/EC (CE Conform) EN 61010-1;
• EMC: Directive 2004/108/EC (CE Conform)Standard EN 61326-1:2006;
• CAN/CSA-C22.2 No. 61010-1, 2.

Intrari auxiliare:

• Trei canale izolate galvanic
• Utilizatorul poate selecta: uscat sau  umed

Senzor de contact:

• Tensiunea circuitul deschis este de 24 V CC.
• Curentul de scurt circuit este de 5 mA

Senzorul de tensiune:

• Tensiune de lucru 300 V CC. 250 V CA.
• Modul de activare low : ± 5V
• Modul de activare high: ±10V
• Protectie la supratensiune si supracurent

Operatii de intrerupere:

• Inchis (I);
• Deschis (D);
• Inchis-Deschis (I-D);
• Deschis – Inchis (D-I);
• Deschis-Inchis-Deschis (D-I-D);

Masurarea curentului:

• Masurarea curentului din bobina , prin efectul Hall
• Camp de toleranta ±35A CC. la frecventa de 5 KHz
• Precizie de  ± (0,5 % rdg + 0,1 % FS)
• Reprezentare grafica a formelor de unda ale curentului

Imprimare:

• Imprimanta termica;
• Imprimare numerica si grafica;
• Latimea hartiei : 80 mm.
• Garantie: 3 ani.
• Declansator exterior:
• Tensiunea de intrare a declansatorului: 10 V – 300 V CA. /CC.

Alimentare:

• Conexine conform standardului  IEC/EN60320-1; UL498, CSA 22.2
• Tensiune de alimentare : 90 V – 264 V CA.
• Frecventa: 50/60 Hz.
• Putere la intrare : 250 VA
• Siguranta : 2 A / 250 V de clasa F.
• Tensiunea nominala poate varia cu ±10 % fata de tensiunea nominala

Mediu de lucru:

• Temperatura de operare : -10 ºC to + 55 ºC
• Temperatura de transport si depozitare: -40 ºC to + 70ºC.
• Umiditate : 5 % – 95 %.
• Pachetul de baza contine:
• Cablu de alimentare;
• Cablu de pamantare;
• Cablu USB;
• Soft-ul DV-Win;

Pachetul mediu contine:

• Cabluri cu clesti TTA 5 m;
• Cablu declansator cu mufa tip banana 5 m;
• Cablu pentru controlul bobinei cu mufa tip banana 5 m ;
• Cablu de alimentare 2 x 5 m 2.5 mm²
• Extensie a cablurilor  5 m;
• Cablu auxiliar 5 m.
• Cabluri pentru canale analogice 4 x 5 m cu mufe tip banana;
• Geanta de transport a cablurilor.

Pachetul extra contine:

• Extensie a cablurilor  10 m;
• Extensie a cablurilor  15 m;
• Imprimanta termica;
• Rola de hartie termala ;
• Traductor rotativ digital + cablu de conectare  5 m;
• Traductor liniar analogic + cablu de conectare 5 m;
• Cleste ampermetric 30/300 A + cablu 5 m;
• Cablu de control al bobinei cu mufe tip banana 10 m;
• Set cabluri pentru contacte auxiliare ;
• Cablu pentru actionare externa cu mufa tip banana 10 m;
• Kit universal de montare a traductorului.

• Seria standard CAT alimentată cu baterii – disponibilă acum

  Cu sursa de alimentare internă opțională a bateriei, dispozitivele din seria CAT Standard pot fi utilizate pentru până la opt ore de testare a întrerupătorului. Această opțiune permite utilizatorului testarea ușoară la fața locului, fără a fi necesară conectarea la sursa de alimentare, în special în stațiile unde nu este disponibilă.
