Teledyne LeCroy DA1855A - Amplificator Diferential cu Sursa de Putere de Precizie 1Ch, 100 MHz - indisponibil

Amplificator Diferential cu Sursa de Putere de Precizie Teledyne LeCroy DA1855A - 1Ch, 100 MHz

Caracteristici Generale:

• Control complet din osciloscop, prin conexiunea ProBus
• Pana la 100 MHz latime de banda DC
• Un excelent raport de suprimare a semnalului in faza (CMRR) de 100,000:1
• Amplificare de X1 sau X10
• Recuperare de la epuizare, dominanta in industrie
• Nivel scazut de zgomot
• Limitare BW selectabila
• Doua moduri de control al amplificarii atunci cand este conectat la un osciloscop LeCroy
• Generator de tensiune de precizie integrat (PVG)
• Functii de amplificare diferentiala si abatere proportionala reala

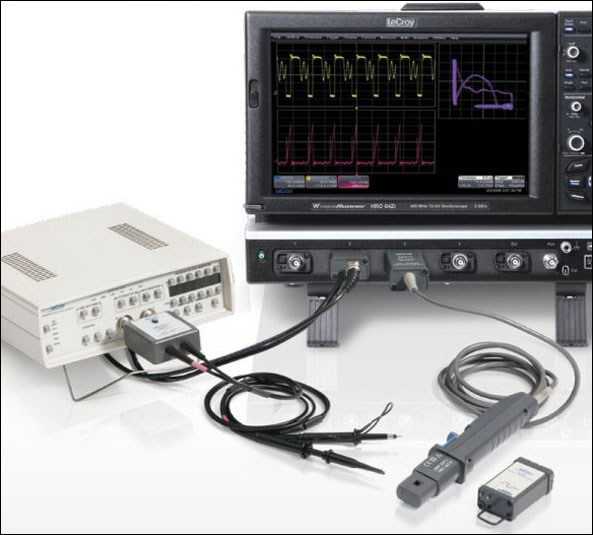

 DA1855A este un amplificator diferential de 100MHz, dedicat si de inalta performanta, facut sa functioneze drept preamplificator de conditionare a semnalului pentru osciloscoape, digitizoare si analizori de spectru, asigurand capabilitati de masurare diferentiala instrumentelor ce au o singura intrare, nesimetrica. Prin folosirea alaturi de DA1855A, osciloscoapele pot atinge un nivel de suprimare a semnalului in faza si recuperare de la epuizare, ce nu putea fi obtinut inainte.

Nivelul de amplificare poate fi setat la 1 sau 10. Un atenuator de intrare integrat poate fi folosit in mod separat pentru a atenua semnale cu un factor de 10, asigurand amplificare de 10, 1 sau 0.1 si o plaja dinamica in faza de  ± 15. 5 V (÷1) sau  ±155V (÷10).  Sondele optionale pot mari semnalul maxim de intrare si plaja maxima in faza, proportional cu raportul lor de atenuare, dar nu depasesc limita maxima a tensiunii de intrare. Amplificarea eficienta a DA1855A, incluzand atenuarea de sonda, setarile de amplificare si atenuare, sunt afisate in mod automat.

DA1855A are o latime de banda de 100MHz, dar se poate activa oricare din cele 3 filtre cu 3 poli de limitare a  latimii de banda pentru a reduce latimea de banda la 20 MHz, 1 MHz sau 100 kHz, pentru a reduce zgomotul ce trece de frecventa de interes.

Iesirea amplificatorului DA1855A poate fi limitata la ±500 mV, astfel incat osciloscopul sa nu fie epuizat din cauza intrarilor mari, permitand multor osciloscoape sa masoare in mod direct raspunsul convertorilor D/A cu o precizie de 14 biti (50ppm), superioara oricarui amplificator diferential.

DA1855A prezinta un generator de tensiune de precizie (PVG) integrat ce poate fi ajustat la orice tensiune intre ±15.5 V (±10 V cu abatere proportionala diferentiala) cu o rezolutie de pana la 100 µV. Iesirea PVG-ului poate fi selectata ca intrare pentru inversarea intrarii amplificatorului, pentru a opera ca un comparator diferential sau aplicat intern ca tensiune cu abatere proportionala diferentiala reala. PVG-ul poate fi folosit in mod extern prin intermediul unui conector de pe panoul posterior.

DA1855A opereaza inre 90 si 250 VAC fara a fi nevoie de comutare a circuitului. Sunt recomandate sondele diferentiale de inalta performanta, precum DXC100, cu CMRR ridicat.

Recuperarea la Epuizare

Cu o sonda ÷100, DA1855A se fixeaza in limita la 100 mV respectiva intrarii, de la 400 V semnal de intrare intr-un timp de 100 ns. Prin folosirea alaturi de sonde de atenuare, este posibila masurarea in circuit a saturatiei dinamice pentru dispozitivele de convertizare a puterii in comutatie.

Functie de Comparator

DA1855A devine un comparator diferential atunci cand iesirea interna a PVG-ului este selectata ca intrare invertor a amplificatorului. In acest mod de functionare, DA1855A poate fi utilizat pentru a masura cu inalta precizie semnalele relativ mici ce trec prin componente AC sau DC mari. Datorita preciziei generatorului de tensiune, osciloscopul, in combinatie cu DA1855A, poate masura tensiuni cu o acuratete mult mai mare decat este capabil in mod normal. Iesirea PVG-ului poate fi utilizata in mod extern prin conectorul de pe panoul posterior.

Modul de Abatere Proportionala Diferentiala Reala

DA1855A prezinta un generator de tensiune de precizie integrat ce poate fi folosit pentru a genera abatere proportionala diferentiala reala, permitand totodata folosirea ambelor intrari drept intrari diferentiale. Plaja de abatere poate fi de pana la  ±50,000 cu o rezolutie de 5 ½ unitati binare. Aceasta functie faciliteaza masuratori precum schimbarile de tensiune de la baza unui tranzistor la emitor, cauzate de variatii ale temperaturii si/sau curentului. Folosit in acest mod, generatorul de tensiune poate fi ajustat la o valoare ce va anula valoarea statica a tensiunii din jonctiune. Capabilitatile de masurare diferentiala ale DA1855A vor respinge orice semnal dinamic comun pentru ambele parti ale jonctiunii, iar osciloscopul va avea sarcina de a masura doar modificarile de tensiune din jonctiune.

Echilibrare Automata

De fiecare data cand butonul de amplificare este apasat, DA1855A ajusteaza in mod automat circuitul de echilibrare DC al amplificatorului.
