GW INSTEK Generator de functii AFG-2012

Seria de generatoare de functii AFG-2100/2000 se bazeaza pe generarea de semnale si este folosita in domeniul industrial dar si in cel educational. Respecta cerintele de baza din industrie, cum ar fi precizia formelor de unda de tip sinusoidal, patrat, triunghi, zgomot sau arbitrar. Cu o rata de esantionare de 20 MSa/s, o rezolutie verticala de 10 bit, lungime de inregistrare a memoriei de 4 k, ofera utilizatorului flexibilitatea de a crea formele de unda necesare. Rezolutia de 0.1 Hz a formelor de unda sinusoidale, patrate si triunghiulare si ciclul de lucru variabil de la 1 % la 99 %, sunt functii remarcabile care fac acest aparat sa fie folosit intr-o gama larga de aplicatii.

Aceasta serie include 6 modele cu 3 frecvente de banda: 5 MHz, 12 MHz si 25 MHz.  Aceste generatoare au o interfata usor de folosit care permite utilizatorului sa seteze parametrii formei de unda cum ar fi : frecventa, amplitudinea, tipul de modulatie, parametrii pot fi vizualizati pe ecranul LCD de 3.5 inch. De asemenea este echipat cu o interfta USB pentru  editarea si controlarea formei de unda cu ajutorul computerului.

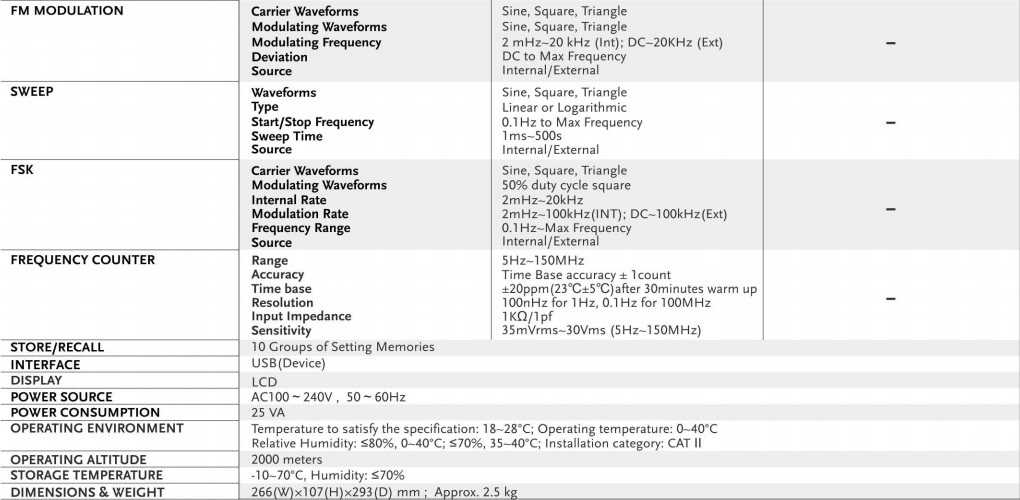

Caracteristici:

• Interval frecvenţă trasee interval: 1µHz...25MHz (traseu sinusoidal), interval: 1µHz...25MHz (traseu dreptunghiular);
• Tip afişaj utilizat LCD TFT 3,5";
• Număr canale    2;
• Interval măsurare frecvenţă 5...150MHz                ;
• Lungime înregistrare memorie   2kpts/ch;
• Rezoluţie vertical 10bit;
• Parametri ieşire impedanţă: 10kΩ;
• ciclul de lucru variabil de la 1 % la 99 %;
• Functia de modulare AM/FM/FSK, frecventmetru;
• Soft pentru editarea formelor de unda arbitrare.
