DV Power GGT 500 Sistem de testare prize de pamant la statii - indisponibil

• Sistem de testare prize de pǎmȃnt ȋn stații, curent 300Acc
• Funcție de microohmetru, curent de test 500 Acc
• 5 moduri separate de testare: GROUND GRID / SINGLE / CONTIN / BSG / DTR
• Dimensiuni reduse – 9 kg
• Domeniu de mǎsurǎ: 0 – 999,9 mΩ
• Rezoluție minimǎ: 0,1 µΩ
• Acuratețe tipicǎ ± (0,1 % rdg + 0,1 % FS)

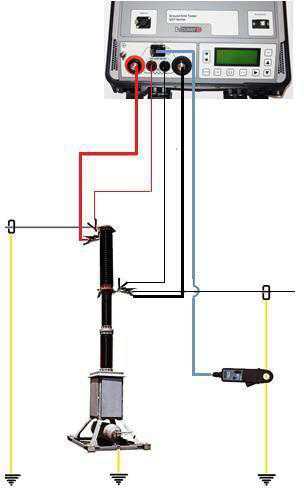

• Testare ȋntreruptoare cu ambele capete la pǎmȃnt

GGT500 este un instrument de test special creat pentru inspectarea sistemului de ȋmpǎmȃntare din stații.

In timpul mǎsurǎtorii acesta injetcteazǎ 300 A timp de 60 s sau mai mult. Curentul și cǎderea de tensiune sunt mǎsurate și afișate ȋn timpul testului. Intregul test se executǎ cu un singur set de cabluri de curent. Un cablu se conecteazǎ la punctul de ȋmpǎmȃntare din substație, iar cel de-al doilea cablu se conecteazǎ ȋn punctul de testate. Cu cleștele de curent suplimentar, se mǎsoarǎ curentul.

GGT500 poate fi folosit și ca un microohmetru standard. Curentul de test ȋn modul microohmetru este de pȃnǎ la 500 A.

Testul de tip Ground Grid

Acest test se executǎ folosind parametri de test pre-definiți – curentul de test și durata testului. Standard, curentul de test este setat la 300 A timp de 60 s. In acest timp cleștii de curent se folosesc pentru a determina curentul care trece prin ȋmpǎmȃntare.

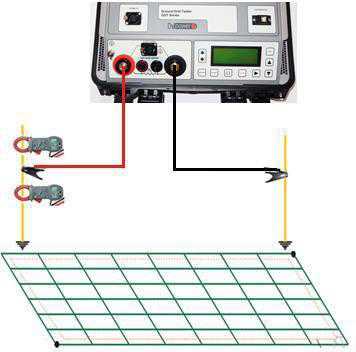

Se vor mǎsura 2 valori – sub și deasupra cleștelui de conectare (vezi imagine).
