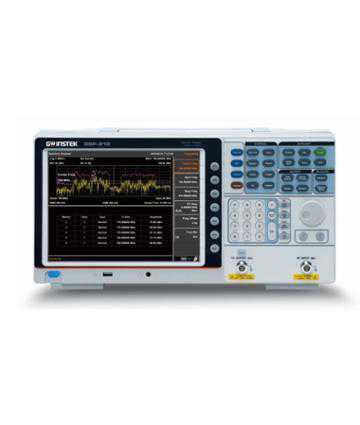

GW INSTEK GSP-818 Analizor de spectru de laborator 1.8 GHz

Model

GSP-818

Domeniu

9 kHz … 1.8 GHz

Rezoluție

1 Hz

Frequency Span

Domeniu SPAN

0 Hz, 100 Hz la frecvența maximǎ

Incertitudine SPAN

±span / (sweep points-1)

Referințǎ internǎ frecvențǎ

Domeniu SPAN

10.000000 MHz

Acuratețe

±[(zile de la ultima calibrare × ratǎ ȋmbǎtrȃnire) + stabilitate temperaturǎ + acuratețe inițialǎ ]

Stabilitate temperaturǎ

<2.5ppm (15°C to 35°C)

Ratǎ de ȋmbǎtrȃnire

<1ppm/an

SSB Phase Noise (20°C to 30°C, fc=1 GHz, RBW= 1 kHz, VBW=10 Hz, Average ≥ 40)

10 kHz

< -82 dBc/Hz

100 kHz

< -98 dBc/Hz(Typical)

1 MHz

< -110 dBc/Hz(Typical)

Lațime de bandǎ

Rezoluție RBW

10Hz to 500kHz (1-10 pași), 1MHz, 3MHz

Filter EMI (6dB): 200Hz, 9kHz, 120kHz, 1MHz (opțiune EMI)

Incertitudine RBW

< 5%, tipic (RBW ≤ 1 MHz)

< 18%, tipic (RBW is 3MHz)

Rezoluție Filter Shape Factor (60 dB: 3 dB)

<5: 1 tipic

Video Bandwidth (VBW)

10 Hz … 3 MHz

Amplitudine și nivel

Domeniu mǎsurare amplitudine

DANL to +10 dBm, 100 kHz to 1 MHz, Preamp Off
DANL to +20 dBm, 1 MHz to 1.5 GHz, Preamp Off

Nivel de referințǎ

-80 dBm to +30 dBm, 0.01dB by step

Preamplificator

20 dB, nominal, 9 kHz to 1.8 GHz

Atenuare intrare

0 … 40 dB, in pași de 1 dB

Maxim pe intrare

50 Vcc

Putere max. continuu

+30dBm, medie

Display Average Noise Level (Input Attenuation= 0 dB, RBW=1 Hz and RBW normalizes to 1 Hz)

Preamp Off

1 MHz to 10 MHz

-130 dBm (tipic)

10 MHz to 1 GHz

-130 dBm (tipic)

1 GHz to 1.8 GHz

-128 dBm (tipic)

Preamp On

1 MHz to 10 MHz

-150 dBm (tipic)

10 MHz to 1 GHz

-150 dBm (tipic)

1 GHz to 1.8 GHz

-148 dBm (tipic)

Rǎspuns frecvențǎ (20°C … 30°C, 30% … 70% umiditate relativǎ, input attenuation=10 dB, frecvențǎ de referințǎ =50 MHz)

Preamp Off (fc ≥100 kHz)

±0.8 dB；±0.4 dB, tipic

Preamp On(fc ≥100 MHz)

±0.9 dB；±0.5 dB, tipic

Diferențǎ și acuratețe

RBW Switch Difference

referințǎ: 10 kHz RBW la 50 MHz
rezoluție Log =±0.2 dB, rezoluție Lin =±0.01 Nominal

Incertitudine

Domeniu semnal intrare 0 dBm … -50 dBm

±1.5 dB

VSWR

Input 10 dB RF attenuation, 1MHz to 1.8GHz

<1.5, Nominal

Sweep Time

None-zero Span

10 ms … 3000 s

Zero Span

1 ms …. 3000 s

Span Mode

Continue, Single

Ieșire Tracking Generator – optional

Domeniu frecvențǎ

100 kHz … 1.8GHz

Domeniu nivel ieșire

-30 dBm … 0 dBm

Rezolutie

1 dB

Output flatness

± 3 dB

Nivel reverse sigur

Puetre totalǎ medie: 30 dBm, DC : ±50 VDC

Demodulare Audio

Domeniu frecvențǎ

100 kHz … 1.8 GHz

Tip

FM/AM/USB/LSB

Mǎsurare AM

Domeniu frecvențǎ

10MHz to 1.8GHz

Ratǎ

20Hz to 100kHz

Acuratețe

1Hz, nominal(Modulation rate < 1 kHz)
<0.1% modulation rate, nominal(Modulation rate ≥ 1 kHz)

Depth

5% to 95%

Acuratețe

±4%, nominal

Mǎsurare FM

Domeniu frecvențǎ

10 MHz … 1.8 GHz

Ratǎ

20 Hz … 100 kHz

Acuratețe

1Hz, nominal(Modulation rate < 1 kHz)
<0.1% modulation rate, nominal(Modulation rate ≥ 1 kHz)

Deviație

20 Hz … 200 kHz

Acuratețe

±4%, nominal

Rezolutie numǎrǎtor

1Hz, 10Hz, 100Hz, 1kHz

Acuratețe

±(frecvențǎ indicatǎ × acuratețe frecvențǎ de referințǎ) + rezolutie numǎrǎtor

Intrare RF

impedanțǎ

50 Ω, tipic

Conector

N mamǎ

Ieșire Tracking Generator – optional

impedanțǎ

50 Ω, tipic

Conector

N mamǎ

Intrare de referințǎ

Conector

BNC mamǎ

10MHz amplitudine de referințǎ

0 dBm … +10 dBm

USB

USB Host

USB Device

VGA

Conector

15-pini  D-SUB(female)

Rezoluție

800*600, 60 Hz

Afișaj

Tip

TFT LCD

Rezolutie

800*600

Dimensiuni

10.4’’

Color

65536

Remote Control

USB

USB TMC

LAN

10/100Base, RJ-45

Memorie

Memorie internǎ

256M Bytes

Temperaturǎ

operare

0 °C … 40°C

stocare

-20°C … 70°C

Dimensiuni

Dimensions

421 mm ×221 mm ×115 mm / cca 5 kg

Garanție

2 ani
