Metrel MI 3108 Euro Test PV Standard - Tester instalatii electrice si fotovoltaice

MI 3108 EurotestPV este un aparat alcatuit dintr-un tester al instaltiilor fotovoltaice si un tester de sigurana al instaliilor electrice. El permite testarea completa a instalatiilor electrice conform standardelor EN 61557 si in plus efectueaza toate testele necesare instalatiilor monofazate fotovoltaice. Acesta include toate testele cerute de standardele EN 62446, dar de asemenea include caracteristica I – U, calculul valorilor STC si a puterilor masurate de domeniile de CA. si CC. ale invertorului. Produsul este proiectat sa functioneze la solicitari mari (de pana la 1000 V, si 15 CC. ) . Pentru a imbunatati considerabil siguaranta utilizatorului, MI 3108 EurotestPV vine cu o sonda de sigranta , care asigura deconectarea in conditii sigure de fiecare data.

Caracteristici generale:

Functii de masurare
Instaltii fotovoltaice:

Masuratori pe domeniul de CC. al instalatiei PV: tensiune, curent putere; Uoc (tensiune de mers in gol) si Isc (curent de scurtcircuit); caracteristica curent – tensiune (I – U); fluxul radiant; modulul de temperatura.

Instaltii electrice:

Rezistenta izolatiei; continuitatea conductoarelor legate la pamant; impedanta liniei; bucla de impedanta (sub functii pentru supracurent fara deplasarea curentului rezidual); testare dispozitivelor de curent rezidual (pentru CA. A si B); curent alternativ (incarcare si descarcare); tensiunea TRMS, frecventa, succesiunea fazelor; putere ,armonici, rezistenta solului.

Caracteristici
Instaltii fotovoltaice:

Calculul valorilor STC; calcule eficiente; reprezentarea grafica a caracteristicii curent – tensiune (I –U) ; cate 2 canele pentru tensiune si curent pentru masurarea simultana a CA. si a CC. ; dispozitiv optional de masura de la distanta a radiatilor solare si a temperaturii din celulele fotovoltaice.

Instaltii electrice:

Testarea automada a curentilor reziduali; suport pentru tipul B al curentilor reziduali; masurarea rezistentei solului; sigurante integrate pentru evaluarea automata a rezultatelor liniei sau buclei de impedanta; monitorizare online a celor 3 tensiuni; functie scope; testare buclei de impedanta fata trecerea curentilor reziduali; masurarea puterii pe o singura faza (inclusiva pana la a 11-a armonica).

Software

PC SW EuroLink PRO este un instrument pentru inspectia vizuala a raportului si testarea rezultatului raportului .

Dimensiuni ( l x I x L ): 230 x 103 x 115 mm.
Greutate ( fara accesorii): 1.3 kg.

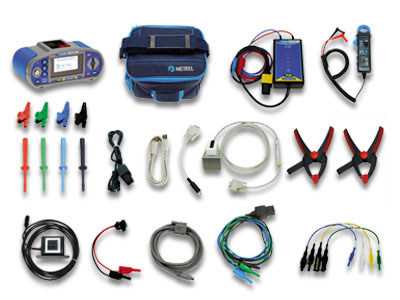

Pachetul MI 3108 Standard contine:

Instrumentul MI 3108 Eurotest PV
Geanta pentru transport
Cablu de alimentare
Sonde 3 x1.5 m
Sonda de proba, 4 buc. (rosu, verde, albastru ,negru)
Clesti , 4 buc. (rosu, verde, albastru, negru)
Clema de prindere , 2 buc.
Sonda de siguranta PV
Adaptoare mama/tata PV MC3/4
Element de referinta PV + adaptor
Sonda de temperatura + adaptor
Cablu USB si RS232 - PS/2
PC SW EuroLink PRO
Set de centuri pentru transport
Manual de instructiuni
Manual de instructiuni pe CD
Certificat de calibrare

3108 standard delivery

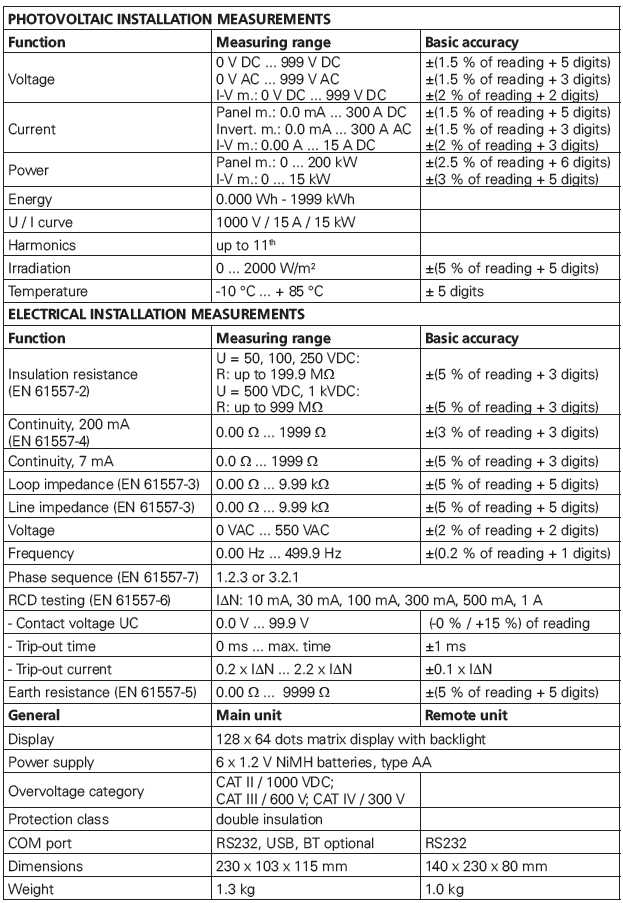

Specifications
Function	Measuring range	Basic accuracy
Voltage	0 VDC ... 999 VDC 0 VAC ... 999 VAC I-V m.: 0 VDC ... 999 VDC	±(1 % of reading + 2 digits) ±(1.5 % of reading + 3 digits) ±(1 % of reading + 2 digits)
Current	Panel m.: 0.0 mA ... 300 ADC Invert. m.: 0.0 mA ... 300 AAC I-V m.: 0.00 A ... 15 ADC	±(1 % of reading + 2 digits) ±(1.5 % of reading + 3 digits) ±(1 % of reading + 2 digits)
Power	Panel m.: 0 ... 999 kW I-V m.: 0 ... 14.99 kW	±(2.5 % of reading + 6 digits) ±(2 % of reading + 3 digits)
U / I curve	1000 V / 15 A / 15 kW
Irradiation	000 ... 1.75 kW/m2	±(4 % of reading + 5 digits)
Temperature	-10.0 °C ... + 85.0 °C	± 5 digits
ELECTRICAL INSTALLATION MEASUREMENTS
Function	Measuring range	Basic accuracy
Insulation resistance (EN 61557-2)	U = 50, 100, 250 VDC: R: up to 199.9 MΩ U = 500 VDC, 1 kVDC: R: up to 999 MΩ	±(5 % of reading + 3 digits) ±(5 % of reading + 3 digits)
Continuity, 200 mA (EN 61557-4)	0.00 Ω ... 1999 Ω	±(3 % of reading + 3 digits)
Continuity, 7 mA	0.0 Ω ... 1999 Ω	±(5 % of reading + 3 digits)
Loop impedance (EN 61557-3)	0.00 Ω ... 9.99 kΩ	±(5 % of reading + 5 digits)
Line impedance (EN 61557-3)	0.00 Ω ... 9.99 kΩ	±(5 % of reading + 5 digits)
Voltage	0 VAC ... 550 VAC	±(2 % of reading + 2 digits)
Frequency	0.00 Hz ... 499.9 Hz	±(0.2 % of reading + 1 digits)
Phase sequence (EN 61557-7)	1.2.3 or 3.2.1
RCD testing (EN 61557-6)	I∆N: 10 mA, 30 mA, 100 mA, 300 mA, 500 mA, 1 A
Contact voltage UC	0.0 V ... 99.9 V	(-0 % / +15 %) of reading
Trip-out time	0 ms ... 40 ms	±1 ms
Trip-out current	0.2 x I∆N ... 2.2 x I∆N	±0.1 x I∆N
Earth resistance (EN 61557-5)	0.00 Ω ... 9999 Ω	±(5 % of reading + 5 digits)
Energy	0.000 Wh - 1999 kWh
Harmonics	up to 11th
General	Main unit	Remote unit
Display	128 x 64 dots matrix display with backlight	128 x 64 dots matrix display with backlight
Power supply	6 x 1.2 V NiMH batteries, type AA	6 x 1.2 V NiMH batteries, type AA
Overvoltage category	CAT II / 1000 VDC; CAT III / 600 V; CAT IV / 300 V
Protection class	double insulation
COM port	RS232 and USB	RS232
Dimensions	230 x 103 x 115 mm	140 x 230 x 80 mm
Weight	1.3 kg	1.0 kg
