Metrel MI 3108 Euro Test PV Pro - Electrical and Photovoltaic Installations Tester

Garantie 24 Luni

MI 3108 EurotestPV este un aparat alcatuit dintr-un tester al instaltiilor fotovoltaice si un tester de sigurana al instaliilor electrice. El permite testarea completa a instalatiilor electrice conform standardelor EN 61557 si in plus efectueaza toate testele necesare instalatiilor monofazate fotovoltaice. Acesta include toate testele cerute de standardele EN 62446, dar de asemenea include caracteristica I – U, calculul valorilor STC si a puterilor masurate de domeniile de CA. si CC. ale invertorului. Produsul este proiectat sa functioneze la solicitari mari (de pana la 1000 V, si 15 CC. ) . Pentru a imbunatati considerabil siguaranta utilizatorului, MI 3108 EurotestPV vine cu o sonda de sigranta , care asigura deconectarea in conditii sigure de fiecare data.

Caracteristici generale:

Functii de masurare
Instaltii fotovoltaice :

Masuratori pe domeniul de CC. al instalatiei PV: tensiune, curent putere; Uoc (tensiune de mers in gol) si Isc (curent de scurtcircuit); caracteristica curent – tensiune (I – U); fluxul radiant; modulul de temperatura.

Instaltii electrice:

Rezistenta izolatiei; continuitatea conductoarelor legate la pamant; impedanta liniei; bucla de impedanta (sub functii pentru supracurent fara deplasarea curentului rezidual); testare dispozitivelor de curent rezidual (pentru CA. A si B); curent alternativ (incarcare si descarcare); tensiunea TRMS, frecventa, succesiunea fazelor; putere ,armonici, rezistenta solului.

Instaltii fotovoltaice:

Calculul valorilor STC; calcule eficiente; reprezentarea grafica a caracteristicii curent – tensiune (I –U) ; cate 2 canele pentru tensiune si curent pentru masurarea simultana a CA. si a CC. ; dispozitiv optional de masura de la distanta a radiatilor solare si a temperaturii din celulele fotovoltaice.
Instaltii electrice:
Testarea automada a curentilor reziduali; suport pentru tipul B al curentilor reziduali; masurarea rezistentei solului; sigurante integrate pentru evaluarea automata a rezultatelor liniei sau buclei de impedanta; monitorizare online a celor 3 tensiuni; functie scope; testare buclei de impedanta fata trecerea curentilor reziduali; masurarea puterii pe o singura faza (inclusiva pana la a 11-a armonica).

Software

PC SW EuroLink PRO este un instrument pentru inspectia vizuala a raportului si testarea rezultatului raportului.

Dimensiuni ( l x I x L ): 230 x 103 x 115 mm.
Greutate ( fara accesorii): 1.3 kg.

Pachetul MI 3108 Pro contine:

Instrumentul MI 3108 Eurotest PV
Aparat de masura de la distanta EurotestPV + adaptor
Capat comandat; geanta de transport , 2 buc
Cablu de alimentare;sonde 3 x1.5 m
Sonda de proba, 4 buc. (rosu, verde, albastru ,negru)
Clesti , 4 buc. (rosu, verde , albastru, negru)
Clema de prindere , 2 buc.
Siguranta sondei PV
Adaptoare mama/tata PV MC3/4
Element de referinta PV + adaptor
Sonda de temperatura + adaptor
Cablu USB si RS232 - PS/2
PC SW EuroLink PRO Plus
Set de centuri pentru transport
Manual de instructiuni
Manual de instructiuni pe CD
Certificat de calibrare

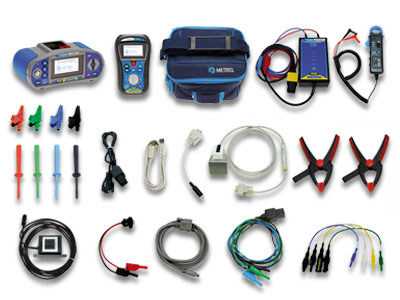

mi 3108 eurotest pv pro delivery pack

Specifications
Function	Measuring range	Basic accuracy
Voltage	0 VDC ... 999 VDC 0 VAC ... 999 VAC I-V m.: 0 VDC ... 999 VDC	±(1 % of reading + 2 digits) ±(1.5 % of reading + 3 digits) ±(1 % of reading + 2 digits)
Current	Panel m.: 0.0 mA ... 300 ADC Invert. m.: 0.0 mA ... 300 AAC I-V m.: 0.00 A ... 15 ADC	±(1 % of reading + 2 digits) ±(1.5 % of reading + 3 digits) ±(1 % of reading + 2 digits)
Power	Panel m.: 0 ... 999 kW I-V m.: 0 ... 14.99 kW	±(2.5 % of reading + 6 digits) ±(2 % of reading + 3 digits)
U / I curve	1000 V / 15 A / 15 kW
Irradiation	000 ... 1.75 kW/m2	±(4 % of reading + 5 digits)
Temperature	-10.0 °C ... + 85.0 °C	± 5 digits
ELECTRICAL INSTALLATION MEASUREMENTS
Function	Measuring range	Basic accuracy
Insulation resistance (EN 61557-2)	U = 50, 100, 250 VDC: R: up to 199.9 MΩ U = 500 VDC, 1 kVDC: R: up to 999 MΩ	±(5 % of reading + 3 digits) ±(5 % of reading + 3 digits)
Continuity, 200 mA (EN 61557-4)	0.00 Ω ... 1999 Ω	±(3 % of reading + 3 digits)
Continuity, 7 mA	0.0 Ω ... 1999 Ω	±(5 % of reading + 3 digits)
Loop impedance (EN 61557-3)	0.00 Ω ... 9.99 kΩ	±(5 % of reading + 5 digits)
Line impedance (EN 61557-3)	0.00 Ω ... 9.99 kΩ	±(5 % of reading + 5 digits)
Voltage	0 VAC ... 550 VAC	±(2 % of reading + 2 digits)
Frequency	0.00 Hz ... 499.9 Hz	±(0.2 % of reading + 1 digits)
Phase sequence (EN 61557-7)	1.2.3 or 3.2.1
RCD testing (EN 61557-6)	I∆N: 10 mA, 30 mA, 100 mA, 300 mA, 500 mA, 1 A
Contact voltage UC	0.0 V ... 99.9 V	(-0 % / +15 %) of reading
Trip-out time	0 ms ... 40 ms	±1 ms
Trip-out current	0.2 x I∆N ... 2.2 x I∆N	±0.1 x I∆N
Earth resistance (EN 61557-5)	0.00 Ω ... 9999 Ω	±(5 % of reading + 5 digits)
Energy	0.000 Wh - 1999 kWh
Harmonics	up to 11th
General	Main unit	Remote unit
Display	128 x 64 dots matrix display with backlight	128 x 64 dots matrix display with backlight
Power supply	6 x 1.2 V NiMH batteries, type AA	6 x 1.2 V NiMH batteries, type AA
Overvoltage category	CAT II / 1000 VDC; CAT III / 600 V; CAT IV / 300 V
Protection class	double insulation
COM port	RS232 and USB	RS232
Dimensions	230 x 103 x 115 mm	140 x 230 x 80 mm
Weight	1.3 kg	1.0 kg
