Megger MTR105 Tester pentru motoare / masini electrice rotative

Garantia oferita este conform cu cea oferita de producator

megger logo

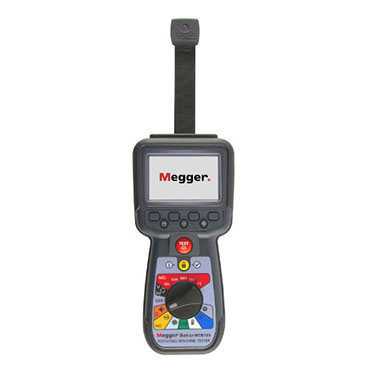

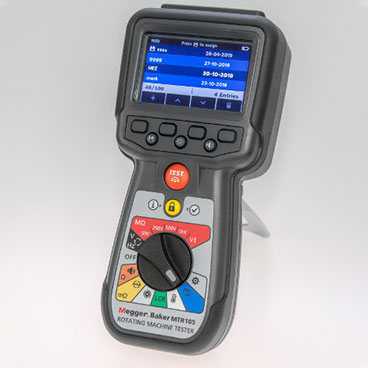

MTR105 este un tester static pentru motoare electrice, care verifică în principal starea izolaţiei şi în plus prezintă în mod tradiţional toate caracteristicile de excepţie şi fiabilitatea renumită ale testerelor produse de MEGGER.



MTR105 preia abilităţile dovedite de testare ale megohmetrelor Megger pentru măsurarea rezistenţei de izolaţie (Ri) şi adaugă testul de rezistenţă mică (R) cu patru fire Kelvin, testele de inductanţă şi capacitate, pentru a vă oferi un tester versatil pentru motoare electrice, toate "ambalate" într-un instrument portabil robust, care până acum nu a mai fost disponibil pe piaţă.



În plus, MTR105 include măsurarea şi compensarea temperaturii (pentru testele de izolaţie Ri), teste pentru sensul de rotaţie al motorului şi succesiunea fazelor de alimentare.



Aceste noi abilităţi de test transformă MTR105 într-un instrument portabil, versatil de testare pentru motoare, utilizabil în condiţii reale, de teren.



Modelul MTR105 este echipat cu o carcasă cauciucată ce asigură o protecţie sporită şi robusteţe, care îi conferă o clasă de protecţie la factorii de mediu IP54.



Facilităţi principale:



  • Afişaj grafic color
  • Măsurarea rezistenţei de izolaţie în mod trifazat
  • Corecţia temperaturii pentru rezistenţa de izolaţie
  • Bornă de gardă
  • Punte Kelvin cu patru fire
  • Test de continuitate şi test diodă
  • Sensul de rotaţie al motorului
  • Capacitate şi inductanţă
  • Clasa de izolaţie CAT III 600V
  • Clasa de protecţie la mediu IP54



SPECIFICAŢII TEHNICE pentru MTR105:

 Toate preciziile specificate sunt la 20°C.



Rezistenţa de izolaţie



Tensiune de test, domeniu, precizie:

  • 50V, max. 10GΩ, ± 2% ± 2 cifre ± 4,0% per GΩ
  • 100V, max. 20GΩ ± 2% ± 2 cifre ± 2,0% per GΩ
  • 250V, max. 50GΩ ± 2% ± 2 cifre ± 0,8% per GΩ
  • 500V, max. 100GΩ ± 2% ± 2 cifre ± 0,4% per GΩ
  • 1000V, max. 200GΩ ± 2% ± 2 cifre ± 0,2% per GΩ

Indicele de polarizare (PI): raport Ri 10 min. / Ri 1 minut

Raportul de absorbţie dielectric (DAR): T1 de 15 sec. sau 30 sec. configurabil de către utilizator timp de pornire cu T2 setat la 60 sec.

Performanţele bornei de gardă: eroare < 5% la o rezistenţă a circuitelor paralele de 500 kΩ cu sarcină de 100 MΩ

Rezoluţie: 0,1 kΩ

Curentul de scurtcircuit / curentul de încărcare: 2 mA +0% -50% (IEC61557-2)

Precizia tensiunii la borne: -0% +2% ±2V

Curentul de testare: 1 mA la valoarea de trecere minimă a izolaţiei până la max. 2 mA

Domeniu de funcţionare: 0,10 MΩ - 1,0 GΩ (conf. IEC61557-2)

Afişarea curentului de pierdere: 0,1 µA rezoluţie de 10% (± 3 cifre)

Afişarea tensiunii: ± 3% ± 2 cifre ± 0,5% din tensiunea nominală



Notă: Specificaţiile de mai sus se aplică numai la utilizarea cablurilor de înaltă calitate din silicon, furnizate împreună cu instrumentul.



Continuitate



Măsurare: 0,01 Ω - 1 MΩ (0 - 1000 kΩ pe scala analogică)

Precizie: ±3% ± 2 cifre (0 - 99,9 Ω), respectiv ± 5% ± 2 cifre (100 Ω - 500 kΩ)

Curentul de testare 200 mA (–0 mA +20 mA) (0,01 Ω - 4 Ω)

Polaritate: polaritate unică sau dublă (implicită din fabrică)

Rezistenţa cablului: nulul de până la 10 Ω

Limita de curent selectabilă: 20 mA şi 200 mA



Capacitate:



Domeniu: 0,1 nF - 1 mF

Precizie: ± 5,0% ± 2 cifre (1 nF - 10 μF)



Voltmetru:



Domeniu: 0 - 1000V c.c., respectiv 10mV - 1000V c.a. TRMS sinusoidal (15 Hz - 400 Hz)

Precizie: c.c.: ± 2% ± 2 cifre (0 - 1000V), respectiv c.a.: ± 2% ± 2 cifre (10mV - 1000V TRMS)

Domeniu de frecvenţă: 15Hz - 400Hz (50mV - 1000V)

Rezoluţie frecvenţă: 0,1 Hz

Precizie frecvenţă: ± 0,5% ± 1 cifră

Test diodă: precizia de testare a diodei: ± 2% ± 2 cifre; 0,01V - 3,00V

Domeniu de afişare: de la 0,00V la 3,00V



Măsurarea şi compensarea temperaturii



Termocuplu: tipul T (tipul K şi tipul J)

Domeniu termocuplu: -20°C … +200°C

Domeniu instrument: -20°C … +1000°C

Rezoluţia instrumentului: 0,1°C

Precizia instrumentului: ± 1,0°C ± 20 cifre (precizia de bază indicată presupune măsurători în sens direct şi invers)



Rezistenţa mică – punte Kelvin cu patru fire



Curent de test: 200 mA c.c.

Domeniu: 1 mΩ - 10 Ω

Rezoluţie: 0,01 mΩ

Precizie citire: ± 0,25% ± 10 cifre (precizia declarată include măsurători în sens direct şi inversat)



Inductanţă



Domeniu, precizie, frecvenţa de test

1 H, ± (0,7 % + (Lx/10000)% +5 cifre), 1 kHz

200 mH, ± (1,0 % + (Lx/10000)% +5 cifre), 120 Hz

               ± (0,7 % + (Lx/10000)% +5 cifre), 1 kHz

20 mH, ± (2,0 % + (Lx/10000)% +5 cifre) 120 Hz

             ± (1,2 % + (Lx/10000) % +5 cifre) 1 kHz

2 mH, ± (2,0 % + (Lx/10000)% +5 cifre), numai 1 kHz



Memorarea rezultatelor



Capacitatea de memorare: 256 rezultate (marcaje de dată / oră)

Descărcare date: USB tip A (dispozitiv de stocare USB)



Alimentare:



Baterie: 6 baterii alcaline (AA) IEC LR6 de 1,5 V, IEC FR6 de 1,5 V din litiu (LiFeS2), IEC HR6 de 1,2 V NiMH (opţiune reîncărcabilă)

Durata de viaţă a bateriei: 10 motoare per (suita completă de teste de la 100 V până la 100 MΩ) IEC61557-2 - ciclu de test, 1200 de teste de izolaţie cu ciclu de funcţionare de 5 s pornit / 25 sec. în standby la 500 V până la 0,5 MΩ.

Ciclul de test IEC61557-4, 1200 de teste de continuitate cu ciclu de funcţionare de 5 sec. pornit / 25 sec. în standby la rezistenţă de 1 MΩ

Încărcarea bateriei: kit cu încărcător de reţea pentru baterie.

Protecţie de siguranţă: IEC61010-1 CAT III de 600V

EMC: Industrial IEC61326

Coeficient de temperatură: < 0,1% per °C până la 1 GΩ



Condiţii de mediu



Domeniu temperatură de funcţionare: -10°C … +50°C

Domeniu temperatură de depozitare -25°C … +50°C

Umiditate: 90% umiditate relativă la max. 40°C

Temperatura de calibrare: +20°C

Altitudine maximă: 3000 m

Clasă de protecţie mediu: IP54



Specificaţii fizice



Afişaj: ecran LCD color cu iluminare de fundal configurabilă de către utilizator

Limbi meniu: engleză, franceză, germană şi spaniolă

Dimensiuni: 228 x 105 x 75 mm

Greutate: 1,00 kg

Siguranţă: siguranţă ceramică x2 500 mA (FF) de 1000V 32 x 6, cu rezistenţă înaltă la rupere, minimum HBC 30kA; nu trebuie instalate siguranţe fuzibile cu suport de sticlă
