KoCoS SHERLOG CX - indisponibil

SHERLOG CX  a fost special conceput ca un sistem centralizat de monitorizare și este utilizat în principal atunci când un număr mare de semnale de proces trebuie să fie monitorizate într-un singur loc sau atunci când este necesar un grad ridicat de flexibilitate. Designul modular face ca sistemul economic extrem de utilizat. Nu este nevoie să instalați nimic mai mult decât este necesar la momentul respectiv. Modificări în configurație  sau extensiile sunt ușor de implementat, ori de câte ori este necesar.

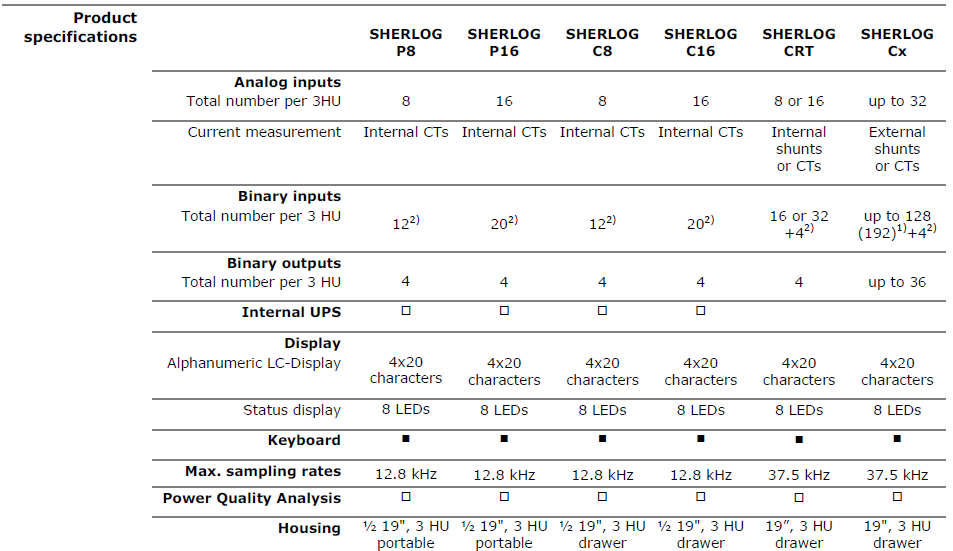

Echipamente:

• 8, 16, 24 sau 32 de intrări analogice

Fiecare modul analogic are 8 intrări de măsurare și este disponibil în trei configurații diferite:

• 4  tensiuni, 4   curenti
• 8  tensiune
• 8  curent

Senzori de curent extern:

SHERLOG CRX utilizează senzori externi pentru măsurarea curentului, crescând semnificativ flexibilitatea și extinderea gamei de aplicații posibile. Adaptări la cerințele speciale sunt chiar mai ușor de realizat. Chiar și modificări ale intervalelor de măsurare curente pot fi puse în aplicare rapid și ușor la fața locului. Senzori de curent cu o serie de configurații diferite sunt disponibile pentru a îndeplini cerințele tuturor diferitelor aplicații.

Senzori :

• De înaltă precizie șunturilor de măsurare cu 4 fire de la 1 la 50 mOhm mOhm
• De înaltă precizie transformatoare toroidale-core
• Carcasele senzorilor sunt potrivite pentru montare pe șină și sunt dotate cu terminale robuste tip șurub de până la 6 mm ² Secțiune transversală pentru conectarea la transformatoare de protecție sau de măsurare. Fiecare carcasă senzor are 4 canale de măsurare separate.

• Domenii de măsurare de tensiune 0 - 150 V sau 0 - 300 V
• separarea galvanică completă a tuturor intrărilor de până la 2.500 V
• Gama nominală de măsurare a curentului pentru 1 A sau 5 A de protecție sau de măsurare transformatoare, folosind senzori externi
• Senzori de curent: de înaltă precizie șunturilor de măsurare cu 4 fire sau transformatoare toroidale-core
• Curentul maxim de măsurabile: 5, 20 sau 40 de ori curentul nominal
• supracurent maximă: 100 de ori curentul nominal pentru o secundă
• domenii de măsurare pentru semnale auxiliare: +/- 10 V sau +/- 20 mA
• Rata de eșantionare a intrărilor analogice 37,5 kHz
• Până la 128 intrări binare separate (nici un punct comun de referință)
• 4 iesiri de releu
• Tehnologie de conectare standardizata cu IEC 60603-2 Conectoul tip D
• Carcasă: 19 ", 3 U

Software-ul

Un pachet software comun este disponibil pentru controlul și operarea Eppe și sisteme SHERLOG deopotrivă. Acest software modular este extrem de flexibil și poate oferi soluții pentru sarcini de măsurare, chiar foarte specializate.

Sistemele de măsurare ale gamei de produse Eppe poate fi acționat cu software-ul de bază, care este special conceput pentru a satisface cerințele de măsurare a calității puterii și este foarte simplu de utilizat. Software-ul de bază Eppe și software-ul profesional NRG Center conțin ambele instrumente puternice de evaluare și analiză.
