SISTEM DE TEST IN CONFORMITATE CU IEC (EN) 61000-4-6 Imunitate la perturbații transmise prin conducție ȋn cȃmpuri de radio-frecvențǎ



Structura:

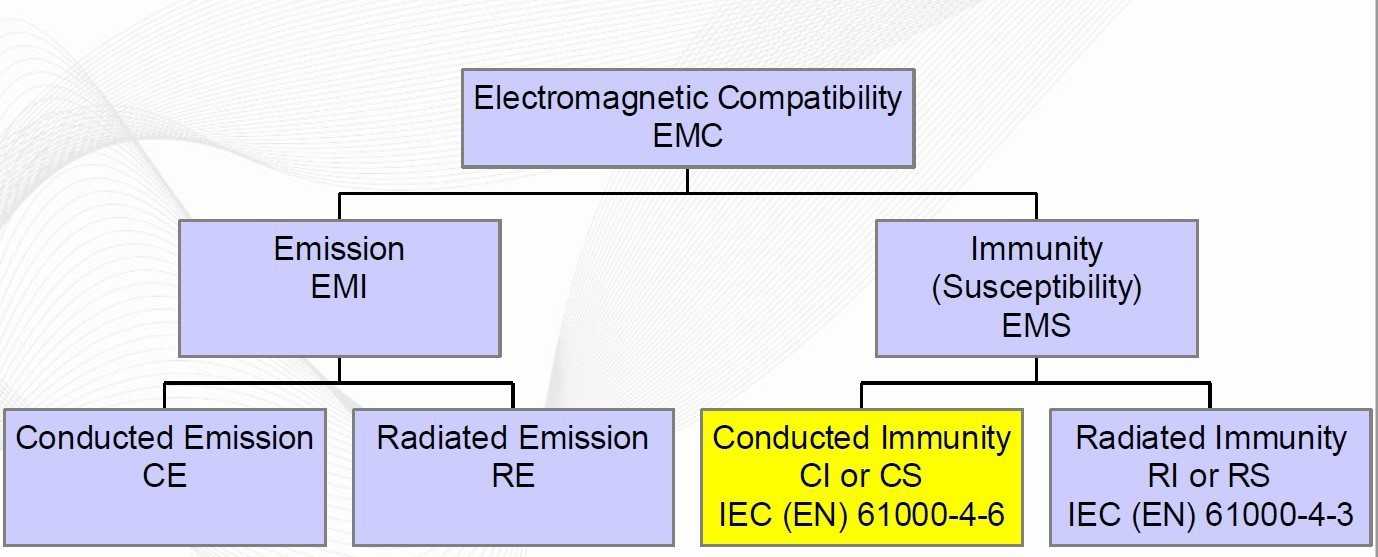

structura sistem de test

Cerintele standardului:

  • Domeniu de frecvențǎ: 150 kHz –80 (230) MHz
  • Semnal de test: Nivel + 80% AM, formǎ de undǎ sinus 1kHz
  • Creștere frecvențǎ: 1% (max) din frecvența precedentǎ



Nivele de test

Nivel

Nivel tensiune


U0

dB (μV)

U0

V

1

120

1

2

130

3

3

140

10

Xa

special



Modularea semnalului de test

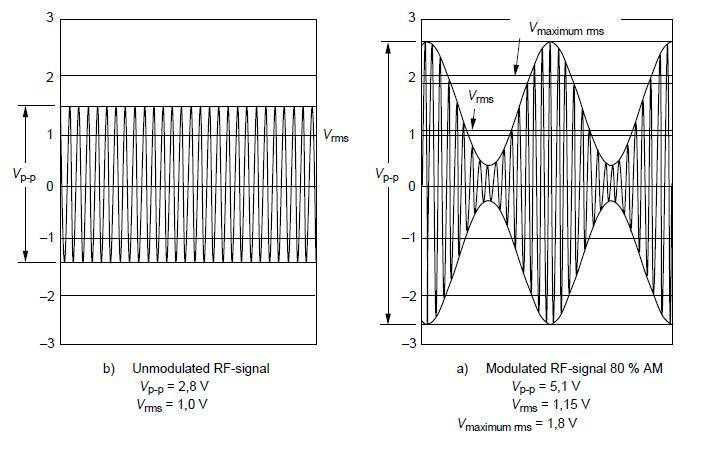

modularea sistemului de test



Conform standardului IEC 61000-4-6 sistemul de test trebuie sa conținǎ:

  • Generator de semnal
  • Amplificator de putere RF
  • Atenuator 6dB
  • Voltmetru RF
  • Wattmetru (powermetru)
  • Cuplor Direcțional
  • Unitați Cuplare / Decuplare
  • Accesorii pentru calibrare
  • Masǎ de test
  • Software de control



Schema de principiu:

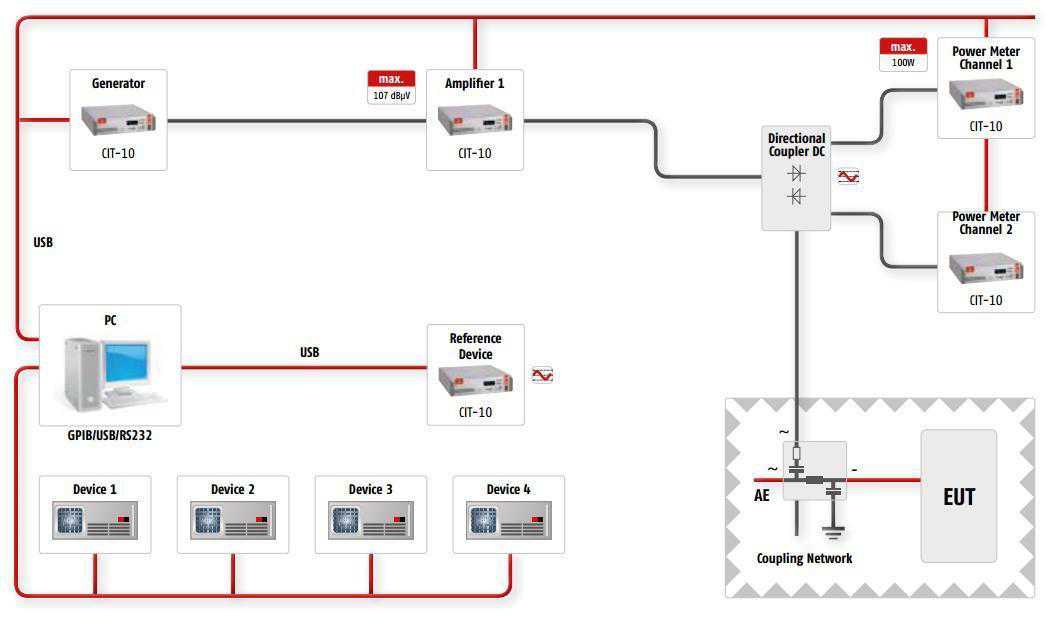

schema de principiu



Generator de semnal

  • Domeniu de frecvențǎ pȃnǎ la 80 sau 230 MHz
  • Treaptǎ de creștere frecvențǎ de 1%
  • Rezolutie frecvențǎ 1 Hz
  • Modulare ȋn aplitudine AM: frecvențǎ și fgrad de modulare ajustabil (Tipic.: 1kHz, 80%, sinus)
  • Modulare PM: Duty cycle (on/off) și frecvențǎ ajustabile (Tipic.: 200Hz, 50:50)
  • Pas frecvențǎ: pași și delay time - programabile (1.5 x 10E-3 Decade/s sai mai ȋncet => delay time cca 3s)
  • Interfețe (GPIB, RS232, USB)



Amplificator de putere RF

  • Domeniu de frecvențǎ pȃnǎ la 80 sau 230 MHz
  • Putere de ieșire 25 / 75 / 125W
  • Armonici 15dBc (sub nivelul undei purtǎtoare)
  • Impedanțǎ de ieșire 500Ω



Voltmetru RF / Powermetru

  • Mǎsurare putere (cu cuplor directional)
  • La portul de calibrare mǎsurare mV ȋn RF
  • Domeniu de frecvențǎ ȋn conformitate cu cerintele sistemului
  • Operare Remote



Cuplor directional

  • Mǎsurare putere directǎ și inversǎ (Forward / Reverse) – cu powermetru



Atenuator

  • Atenuator 6dB ȋntre amplificator și unitǎțile de cuplare / decuplare
  • Pentru alinierea impedantelor ȋn circuitul de putere de intrare (solicitat de IEC/ EN 61000-4-6: VSWR<=1.2)
  • Puterea maximǎ de operare se allege ȋn funcție de puterea amplificatorului



Unitǎți de cuplare / decuplare (CDN)

  • Clește de cuplare EM
  • Cuplare inductivǎ și capacitivǎ
  • Sonde de injecție curent
  • Cuplare inductive



Schema de calibrare:

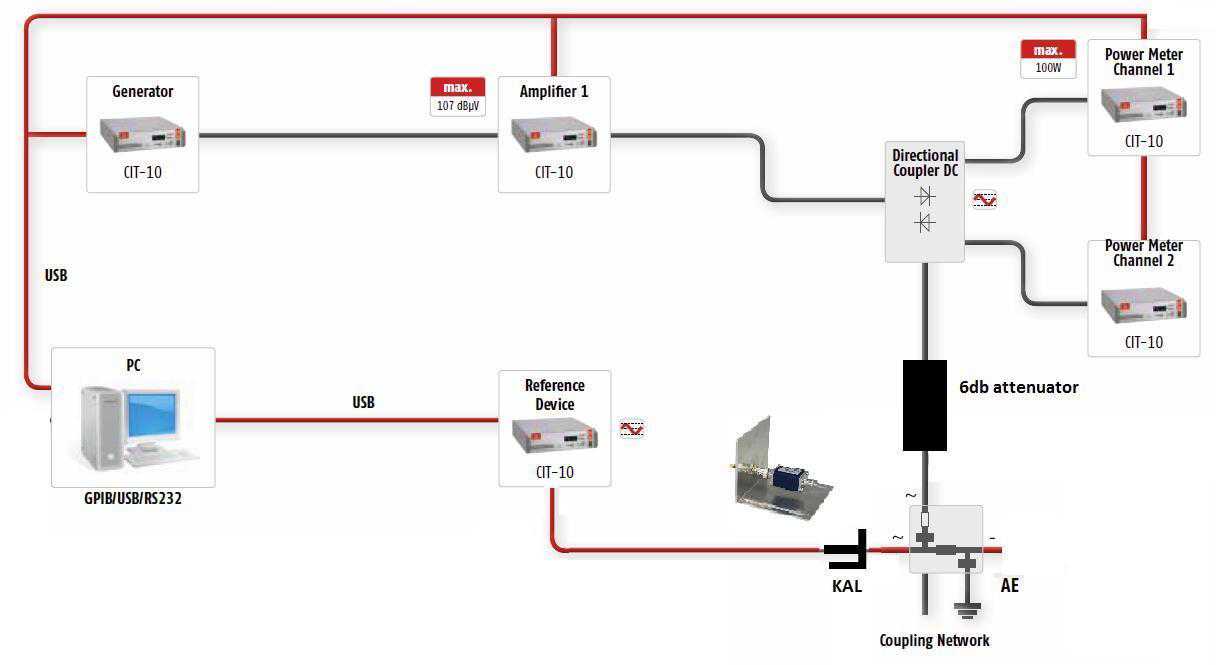

schema de calibrare

Conform IEC/EN 61000-4-6 the raportul dintre tensiunea mǎsuratǎ (Umr) și tensiunea pe circuit deschis la amplificator (Uo) este 1/6 liniar sau 15,6 dB logaritmic. Astfel, pentru nivel de test de 10V tensiunea RF mǎsuratǎ la portul de calibrare trebuie sǎ fie 1,66V.



DISPOZITIVE DE TEST

Tip dispozitiv

Produs

Descriere scurtǎ

Sistem Compact de test imunitate

CIT – 10

10 kHz … 400 MHz

Teste Imunitate la perturbații transmise prin conducție conform IEC/EN61000-4-6 și teste BCI conform ISO 11452-4 și MIL-STD 461 CS 114

Generator de semnal, Amplificator de putere RF, power metro RF și cuplor direcțional (optional) ȋntr-o singura carcasǎ 19’’

Software de control

CIT – 1000

10 kHz … 1200 MHz

Teste Imunitate la perturbații transmise prin conducție conform IEC/EN61000-4-6 și teste BCI conform ISO 11452-4 și MIL-STD 461 CS 114

Generator de semnal, Amplificator de putere RF, power metro RF și cuplor directional (optional) ȋntr-o singura carcasǎ 19’’

Amplificator integrat 25W / 75W / 180W

Software de control

Rețele cuplare / decuplare

CDNs

Cuplare semnal cu perturbatii asupra cablurilor conectate la dispozitivul de testat (DUT) și asigurare protecției celorlate instrumente din sistem.

Diferite modele modele pentru cabluri ecranate sau neecranate.

CDN-AF – pentru cabluri neecranate

CDN-M – pentru cablurile de alimentare

CDN-S – pentru cabluri ecranate tip S

CDN-RJ45/USB/HDMI – pentru cabluri RJ45/USB…

CDN-T – pentru cabluri neecranate cu balanced lines

Dispozitive de injecție directǎ

Resistor de 100Ω

150 kHz – 230 MHz

Clește de cuplare

EMCL-20

Domeniu de frecvențǎ 10 kHz-1000MHz

Diametru cablu < 20mm

EMCL-35

Domeniu de frecvențǎ 10 kHz-1000MHz

Diametru cablu < 37mm

Sondǎ BCI (Bulk Current Injection)

BCI-Probe

Domeniu de frecventǎ 4 kHz…400 MHz

Pentru domeniul automotive

Injecteazǎ current ȋn cabluri pentru a testa susceptibilitatea ȋmpotriva energiei electromagnetice radiate

Diametru cablu pȃnǎ la 40 mm

Sonda monitorizare BC

MP-50

Pentru domeniul automotive

Domeniu de frecventǎ 10 kHz…400 MHz

Diametru cablu < 46mm

Imunitate la perturbații transmise prin conducție ȋn domeniul 0 Hz…150 kHz

Generator de putere și transformator de izolație

PSG-300

Bandǎ de frecvențǎ cc…200 kHz

Tensiune de ieșire 50Vef / 70Vpk

Curent de ieșire 5Aef / 7.5Apk sau 16Aef / 23Apk (modelul PSG-300A)

Simulare linii de alimentare cc/ca

Testare imunitate conform IEC/EN 61000-4-16, IEC/EN 61000-4-19 AND IEC/EN 61543

IT-6 / 16 /20

Se folosesc pentru decuplare

In conformitate cu IEC/EN 61000-4-16

Tensiune 230V

Curent: 6 / 16 sau 20A

Rețele de cuplare / decuplare

CDNs

Descrise mai sus

Rețea de cuplare universalǎ

M 2345/32-16

Nivele de test pȃnǎ la ±300V, ȋmpreunǎ cu generatoare de test (MTS-800, PSG-300 și PSG-E300).

Opereazǎ ca o rețea de cuplare de tip M2, M3, M4 sau M5

Curent pȃnǎ la 125A
Nu exista accesorii compatibile cu acest produs
