DV Power TRT-H Tester portabil pentru raportul de transformare

Testerul portabil pentru raportul de transformare TRT-H este un instrument DV Power monofazat special conceput pentru măsurarea raportului de transformare ale transformatoarelor monofazate și trifazate.

           Împreună cu raportul transformare, instrumentul măsoară și curentul de excitație și unghiul de fază. Măsurând acești doi parametri, este posibil să se detecteze defecțiuni legate de miezul transformatorului sau înfășurări, care nu pot fi detectate prin măsurarea doar a raportului de transformare.

           Instrumentul poate emite o tensiune de testare maximă de 40 V c.a. pentru testarea raportului de transformare al transformatoarelor de distribuție, dar poate genera, de asemenea, o tensiune foarte scăzută de 1 V c.a., care este necesară pentru verificarea raportului de transformare a majorității transformatoarelor de curent. Măsurând unghiul de fază, poate fi verificată polaritatea transformatoarului .

          TRT-H este alimentat de o baterie Li-Ion internă. Se pot efectua până la 100 de teste cu o baterie complet încărcată. Durata de încărcare a bateriei este de 2,5 ore.

Instrument portabil unic pe piață

ϖ  Măsoară 3 parametri ai transformatorului:

             • Raportul de transformare

             • Curent de excitație

             • Unghiul de fază

ϖ  Tensiune de test monofazată de până la 40 V c.a.

ϖ  Precizia raportului de transformare până la ± 0,1%

ϖ  Extrem de ușor - doar 1,4 kg / 3,1 lbs

ϖ  Alimentare : acumulator

ϖ  Testează transformatoarele monofazate și trifazate

Descriere

TRT-H este un dispozitiv portabil, alimentat de baterii, set complet automat de testare special conceput pentru raportul de transformare, curentul de excitație și măsurării defazajului transformatoarelor.

Raportul de transformare al transformatorului este determinat prin aplicarea tensiunii de curent alternativ la înfășurarea de înaltă tensiune, măsurând cu precizie tensiunea alternativă la bornele corespunzătoare ale înfășurării celeilalte ale transformatorului și apoi afișarea raportului acestor tensiuni.

Utilizatorul poate introduce tensiunile de pe placa de identificare a unui transformator, astfel încât deviația raportului de transformare poate fi calculată. Această caracteristică elimină orice eroare altfel cauzată de calculele operatorului. TRT-H compară  raportul măsurare cu plăcuța de identificare și se afișează procentul de eroare pentru fiecare test.

Aplicații

• Măsurarea raportului de transformare ale transformatoarelor de distribuție

• Verificarea raportului de transformare a transformatoarelor de instrumente

• Calculul deviației raportului de transformare

• Măsurarea curentului de excitație a transformatoarelor de distribuției și instrumente

• Măsurarea unghiului de fază al transformatoarelor de distribuției și instrumente

• Verificarea polarității transformatoarelor de instrumente

Conectarea TRT-H la obiectul de testare

Transformator de distribuție

Folosind două seturi de cabluri, TRT-H poate fi conectat la o fază la transformatorul HV (inala tensiune) și o fază la transformatorul LV (joasa tensiune), simultan.

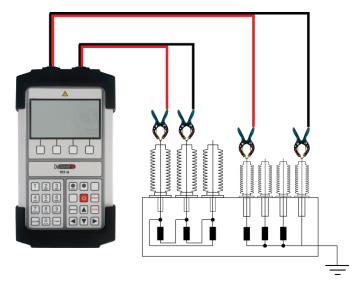

Conectarea lui TRT-H la un transformator de distributie trifazat

Transformator de curent (CT)

TRT-H poate fi conectat atât la primar, cât și la secundarul unui transformator de curent (CT) simultan. Transformatoarele de curent sunt transformatoare special construite - sunt transformatoare cu o singură sau ocazional cu două înfășurări primare. Numărul mai mare de înfășurări este pe partea „X” (secundară) a transformatorului. Motiv pentru care, la verificarea transformatoarelor, cablurile de testare TRT-H „X” trebuie conectate la primarul transformatorului. Dacă nu există terminale primare, Cablurile TRT-H „X” ar trebui să fie strecurate prin miezul transformatorului și scurtcircuitate.

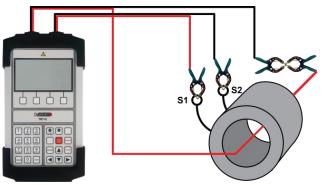

Conectarea TRT-H la un transformator de curent nemontat (cabluri in scurtcircuit)

Beneficii și caracteristici

Baterie internă

TRT-H este alimentat de un acumulator Li-Ion intern, înlocuibil, reîncărcabil. O zi întreagă de testarea poate fi efectuată cu încărcare completă a acumulatorului.   TRT-H poate fi utilizat și în timp ce este conectat la sursa de alimentare.

Memorie

TRT-H are 100 de înregistrări ale transformatoarelor. Până la 15 rezultatele pot fi stocate în înregistrarea fiecărui transformator.

Software DV-Win

Toate rezultatele din memoria internă a lui TRT-H pot să fie ușor transferate către un software DV-Win prin Bluetooth. Acest lucru permite utilizatorului să analizeze rezultatele din birou, care pot fi imprimate, sau pentru a crea rapoarte de testare personalizate. Software-ul este inclus în prețul de achiziție.

Brochure-TRT-H
