Teledyne LeCroy WAVEJET 334T Osciloscop digital 4 x 350MHz - indisponibil

Descriere produs

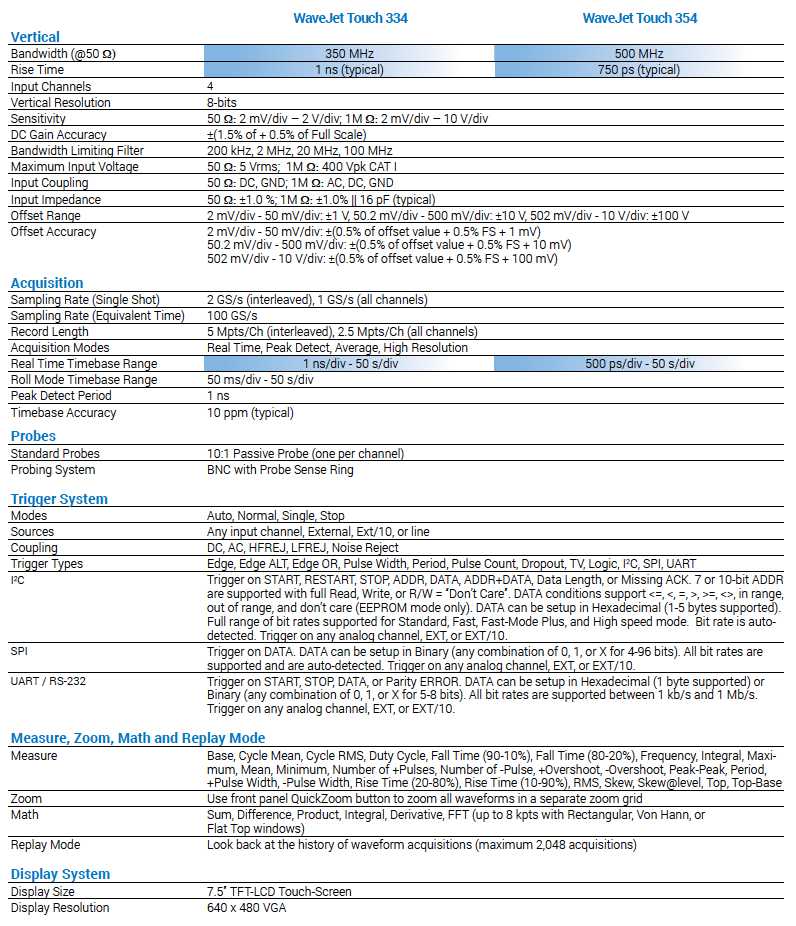

Fisa tehnica
Fisiere disponibile
Accesorii compatibile

*Acest produs a iesit din fabricatie si nu mai face parte din portofoliul ARC Brasov.

Osciloscop Teledyne LeCroy WaveJet 334T - 350 MHz, 1 GS/s, 4ch, 2.5 Mpts/Ch DSO with 7.5" Touch Screen Display; 2 GS/s, 5 Mpts Interleaved

Seria WaveJet Touch asigura performanta, dotarile si interfata de utilizator cu ecran tactil in scopul de a simplifica operarea si scurta timpul dedicat depanarii. Constructia compacta prezinta un ecran tactil de 7.5”, ce asigura convenienta operarii prin atingere alaturi de portabilitate. Cu pana la 5 Mpts memorie si 2 GS/s, instrumentul poate capta si masura cu usurinta fiecare detaliu al formei de unda. Seria all-inclusive WaveJet Touch ofera un raport calitate/pret imbatabil.

Caracteristici generale:

Latimi de banda de 350 MHz si 500 MHz
Rata de esantionare de pana la 2GS/s
Memorie de durata – pana la 5 Mpts
Afisaj tactil de 7.5”
26 de parametri de masurare
Functie de redare
Testari standard cu sablon de tip „Pass/Fail” si testare prin masurare
Declansare standard I2C, SPI si UART serial
Conectivitate standard USB gazda, USB dispozitiv, GPIB si LAN
Interfata utilizator in mai multe limbi si meniu de ajutorare
Timp de pornire foarte mic

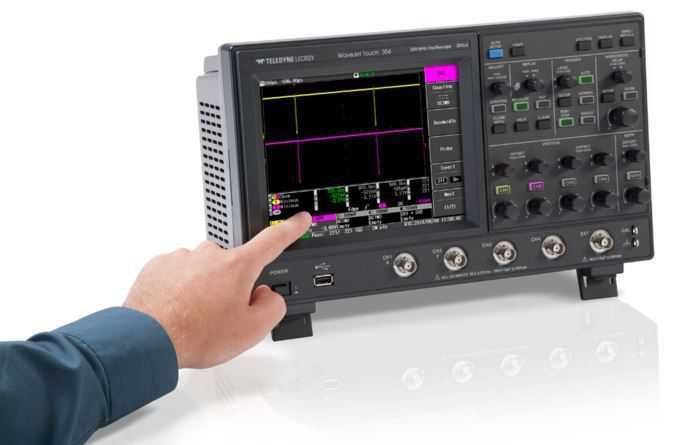

Utilizare prin Intermediul Ecranului Tactil

Operarea prin intermediul ecranului tactil simplifica felul in care sunt controlate toate aspectele osciloscopului, crescand productivitatea si micsorand timpul dedicat ajustarii setarilor instrumentului. Utilizatorul poate atinge direct ecranul dispozitivului, in favoarea actionarii butoanelor fizice ce pot crea confuzie.

Diminuarea Timpului de Depanare

Semnalele complexe pot fi receptionate rapid, prin combinarea timpului prelungit de captare si varietatea de modalitati de declansare, ce include I2C, SPI si UART. Sablonul „Pass/Fail” si testarea prin masuratori face posibila analiza amanuntita si permite cu usurinta realizarea caracterizarii si testarii prin validare. Folosind butonul „Replay”, utilizatorul poate derula pentru a vizualiza forme de unda precedente si pentru a izola anomaliile.

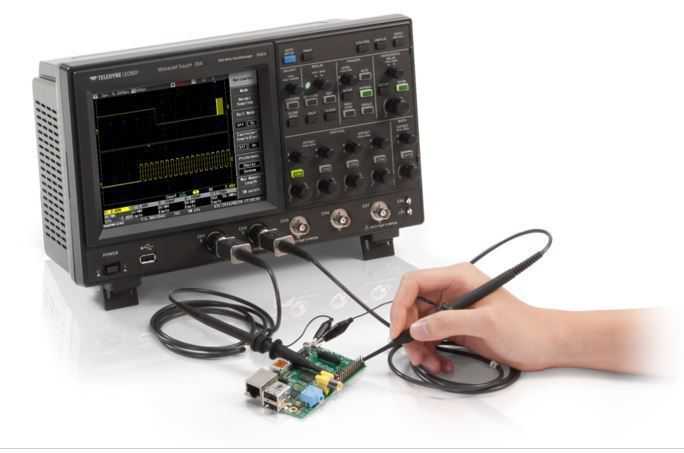

Portabilitate si Performanta

Dimensiunile reduse si constructia usoara fac ca acest osciloscop sa fie usor de transportat si utilizat oriunde. Alaturi de timpul foarte mic de pornire, WaveJet Touch este oricand gata de a fi utilizat. WaveJet Touch poate fi gata de a receptiona semnale in mai putin de 5 secunde, permitand efectuarea imediata a masuratorilor.

Conectivitate Flexibila

Este posibila documentarea usoara a rezultatelor prin transferarea capturilor de ecran direct catre o memorie externa USB sau o imprimanta. Conexiunile standard GPIB, LAN si USB permit cu usurinta controlul de la distanta. Folosind Teledyne LeCroy WaveStudio, WaveJet Touch poate fi conectat cu rapiditate la un PC.

Timp de Captura Indelungat

Memoria de lunga durata este critica in mentinerea unei rate ridicate de esantionare datorita capturilor lungi de date. Memoria standard de 5 Mpts elimina compromisul dintre capturile de lunga durata si rata ridicata de esantionare. Memoria de lunga durata face ca WaveJet Touch sa fie unealta perfecta pentru vizualizarea semnalelor de frecventa joasa ce prezinta componente de frecventa inalta. Functia integrata de redimensionare vizuala asigura o modalitate usoara de a observa in amanunt toate detaliile semnalului.

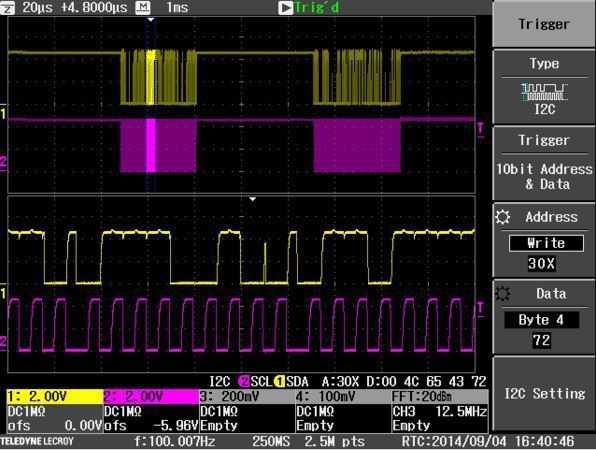

Declansare Avansata

Echipat cu o varietate de moduri complexe de declansare, WaveJet Touch poate capta cu usurinta semnalele complexe. Mijloacele standard de declansare I2C, SPI si UART permit depanarea cu o vasta compatibilitate. Un declansator logic pe baza de tipar poate declansa osciloscopul depinzand de starea celor patru canale de intrare.

Testare de tip „Pass/Fail”

Formele de unda pot fi testate in comparatie cu un sablon sau prin atribuirea criteriului „Pass/Fail” unor parametri de masurare pentru testarea prin validare. Prin testarea de tip „Pass/Fail”, osciloscopul poate fi configurat sa: opreasca receptionarea, semnalizeze sonor, stocheze forma de unda, realizeze o captura de ecran sau trimite un impuls catre un alt instrument.

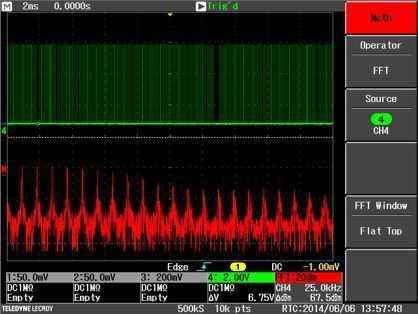

Efectuarea de Calcule Matematice si Analiza pe Forma de Unda

Operatorii matematici includ functii aritmetice de baza si FFT avansat, derivate si functii integrale. Scalarea si deviatia remanenta a traseului matematic poate fi ajustata cu usurinta prin intermediul unor butoane rotative dedicate.

Filtrare Digitala

Filtrarea digitala este disponibila pe fiecare canal. Filtrele ce permit trecerea frecventelor joase, frecventelor inalte sau filtrul de medie mobila simpla permit osciloscopului sa izoleze doar frecventele dorite. Prin implementarea filtrului, direct pe fiecare canal, traseul matematic este inca valabil pentru analiza aditionala.

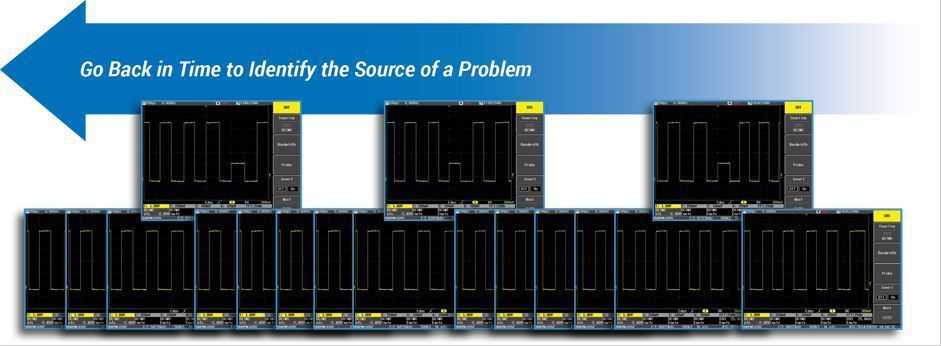

Functie de Redare a Formei de Unda

Este permisa derularea inapoi folosind modul „Replay” pentru a vizualiza forme de unda precedente si pentru a izola anomalii. Prin folosirea cursorului si a parametrilor de masurare, utilizatorul poate gasi cu usurinta sursa problemelor. Functia de redare este in permanenta activa, fara a fi nevoie de pornirea ei de catre utilizator. Teledyne LeCroy WaveJet Derulare

Numeroase Modalitati de Receptionare

In aditie la luarea normala de probe, rezolutia inalta si detectarea varfului, modalitatile standard de receptionare fac posibila captarea cu usurinta a unei plaje variate de tipuri de semnal. O rata de esantionare echivalenta de 100 GS/s permite reconstructia de semnal repetitiv cu o precizie extraordinara.

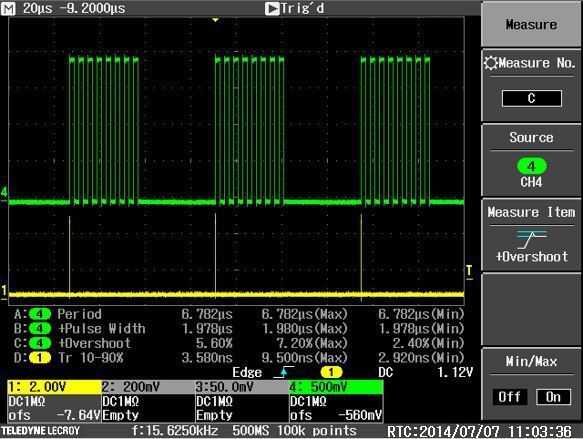

Masuratori Automate

Utilizatorul poate masura forme de unda cu pana la 26 de parametri automati diferiti si statistica de tip „min/max”. Dispozitivul poate afisa pana la patru masuratori simultan. Masuratorile tuturor probelor permit osciloscopului sa masoare toate manifestarile unui parametru printr-o singura receptionare.

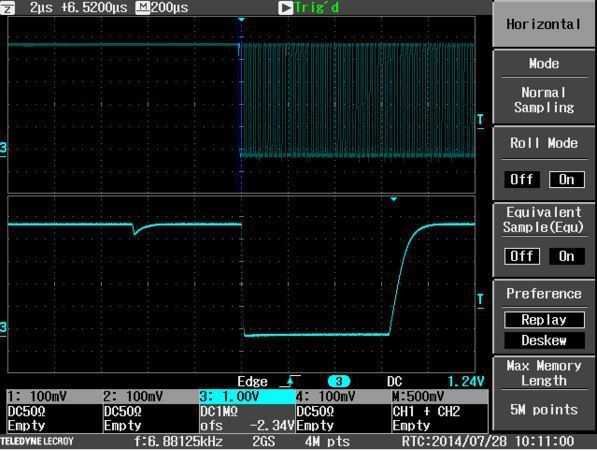

Teledyne LeCroy WaveJet Forma de Unda (1)

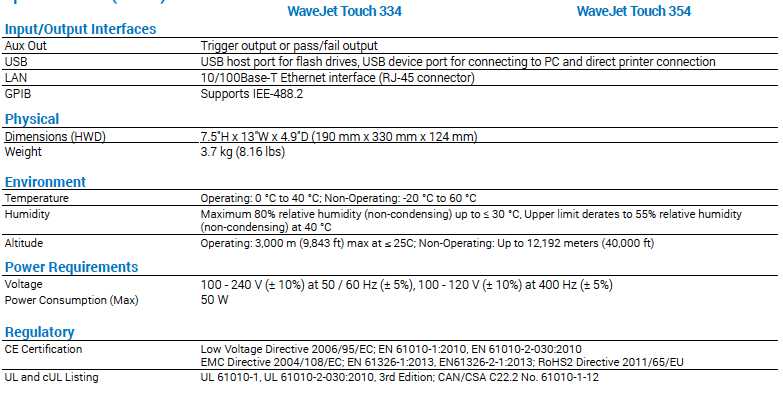

Dimensiuni fizice:

Dimensiuni ( HWD ): 190 mm x 330 mm x 124 mm( 7,5 " x 13 " x 4.9 " )
Greutate 3,7 kg ( 8,6 lbs)

Garantie si service

Garantie si service timp de 3 ani.
Calibrare recomandat anual.
Programele de servicii optionale includ servicii de garantie si calibrare extinsă.

Accesorii Compatibile:

Sonde:

Sonde Diferentiale de Inalta Tensiune

AP031 - Sonda Diferentiala de Inalta Tensiune 700 V, 25 MHz (÷10, ÷100)

Sonde de Inalta Tensiune

HVP120 - Sonda Pasiva de Inalta Tensiune 400 MHz, 1kV Vrms

PPE4KV - Sonda de Inalta Tensiune 100:1, 400 MHz, 50 MOhmi
PPE5KV - Sonda de Inalta Tensiune 100:1, 400 MHz, 50 MOhmi
PPE6KV - Sonda de Inalta Tensiune 100:1, 400 MHz, 50 MOhmi

Sonde Pasive

PP006A - Sonda Pasiva 10:1, 10 MOhmi, 500 MHz

Alte Accesorii Compatibile:

LogicStudio16 - Analizator Logic USB 16 Canale, 500 MS/s, 100 MHz (8 canale, 1 GS/s interleaved)
WJT-SOFTCASE - Geanta de Protectie si Transport pentru Seria WaveJet de Osciloscoape
WJT-RACK - Set de Montare in Raft pentru WaveJet Touch
