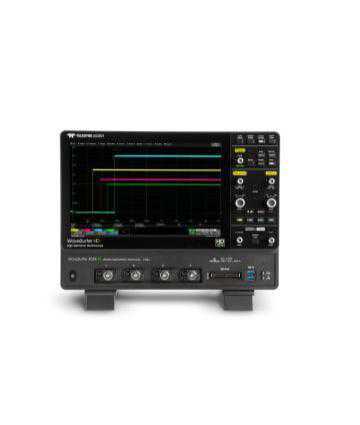

Teledyne LeCroy WaveSurfer 4104HD Osciloscop high-definition max 5GS/s, max 25Mpts cu functii multi-instrument

Garantia oferita este conform cu cea oferita de producator

Seria WaveSurfer 4000HD

Tehnologia HD4096 asigura rezolutie verticalǎ de 12 biti la banda de frecvențǎ de 1 GHz, folosind orice rata de eșantionare (fǎrǎ nicio limitare)

▪ formǎ de undǎ clarǎ, cu zgomot foarte redus

▪ sunt vizibile mai multe detalii ale semnalului

▪ precizie mare pentru mǎsuratori

Analiza protocoale cu functii Serial Trigger & Decode

• Informatiile datelor seriale sunt usor de identificat – se foloseste suprapunere in culori pentru fiecare parte pachet

• Tabel interactiv de decodare ce prezinta un sumar al rezultatelor pentru 2 protocoale diferite

• Prin atingerea unei coloane a tabelului se face automat zoom si se afiseaza pachetul selectat

• Functie Search (cautare) si filtrare

Analizor logic cu 16 canale (Opțiunea WS4KHD-MSO)

• Vizualizare, masurare si analiza simultanǎ a 4 canale analogice si 16 digitale

• Port logic dedicate – nu folosește niciun canal analogic

• Canalele analogice si cele digitale pot fi incorporate intr-un singur pattern trigger

• identificare anomalii in formele de undǎ digitalefolosinf functiile: WaveScan, trends, statistics, si histicons

Analizor de spectru (opțiune)

• Identificǎ și marcheaza automat frecventele de vȃrf, fundamentale și armonice

• Se fac mǎsurǎtori cu ușurințǎ cu marker de referințǎ și de tip delta

Generator de formǎ de undǎ – integrat (Opțiunea WS4KHD-FG

• domeniu de frecventǎ – pȃnǎ la 25 MHz

• varietate mare de forme de undǎ

• formele de undǎ salvate pot fi incarcate in osciloscop pentru a genera forme de unda arbitrare

Voltmetru digital și frecventmetru (Opțiunea Digital Voltmeter)

• Afisare: voltmetru digital 4-digiti, frecvențmetru 5-digiti

• lucreaza cu orice canal; masuratorile sunt updatate sic and sistemul nu este in trigger

• Setare tensiune DC, DC RMS, sau AC RMS

Analizor de putere (Opțiunea WS4KHD-PWR)

• Mǎsurare și analizǎ a caracteristicilor de operare a circuitelor de conversie putere

• Identificare tranziții turn-on si turn-off folosind suprapuneri in coduri de culori

• Calcul automat masuratori de dispozitive de comutatie

• Mǎsurare putere intrare/ieșire și armonici (intrare)

Detalii comparative – modele HD

	WaveSurfer 4000HD	HDO6000A	WaveRunner 8000HD	WavePro HD
Banda de frecventa	200 MHz - 1 GHz	350 MHz - 1 GHz	350 MHz - 2 GHz	2.5 GHz - 8 GHz
Canale de intrare	4	4	8	4
Ratǎ de eșantionare max	5 GS/s	10 GS/s	10 GS/s	20 GS/s
Memorie max	25 Mpts	250 Mpts	5Gpts	5Gpts
Capabilitǎți de analizǎ	De bazǎ	Avansate	Avansate	Avansate
Date seriale – nivel analiza	TD	TDME	TDME, SDAIII, QPHY	TDME, SDAIII, QPHY
Mod operare	MAUI with OneTouch	MAUI with OneTouch	MAUI with OneTouch	MAUI with OneTouch

Detalii comparative – clasa medie de osciloscoape

	WaveSurfer 3000z	HDO4000A	WaveSurfer 4000HD
Data lansare	2018	2017	2019
Banda de frecvențǎ	100 MHz – 1 GHz	200 MHz – 1 GHz	200 MHz – 1 GHz
Rezoluție	8 biti	12 biti	12 biti
Baseline noise 100mV/div)	993 uVrms	500 uVrms	500 uVrms
Acurate	1%	0.5%	0.5%
Rata de udate	130,000 wfms/sec	N/A	170,000 wfms/sec
Sistem de operare	Embedded OS	Windows	Embedded OS
Funcții multi-instrument	DA	NU	DA

Modelele disponibile ȋn seria WaveSurfer 4000HD

	WaveSurfer 4024HD	WaveSurfer 4034HD	WaveSurfer 4054HD	WaveSurfer 4104HD
Rezoluție verticalǎ	12 biți (oricȃnd, indifferent de setǎri de bandǎ de frecvențǎ sau ratǎ de eșantionare!)
Bandǎ de frecvențǎ	200 MHz	350MHz	500 MHz	1 GHz
Numǎr canale	4	4	4	4
Timp de creștere	1.75 ns	1 ns	700 ps	450 ps
Effective Number of Bits (ENOB)	8.7	8.6	8.5	8.3
Vertical Noise Floor (rms, 50 Ω)
100 mV/div	270 μV	290 μV	350 μV	465 μV

	WaveSurfer 4024HD	WaveSurfer 4034HD	WaveSurfer 4054HD	WaveSurfer 4104HD
Rezoluție verticalǎ	12 biți (oricȃnd, indifferent de setǎri de bandǎ de frecvențǎ sau ratǎ de eșantionare!)
Bandǎ de frecvențǎ	200 MHz	350MHz	500 MHz	1 GHz
Numǎr canale	4	4	4	4
Timp de creștere	1.75 ns	1 ns	700 ps	450 ps
Rezoluție vertical	12 biți	12 biți	12 biți	12 biți
Effective Number of Bits (ENOB)	8.7	8.6	8.5	8.3
Vertical Noise Floor (rms, 50 Ω)
1 mV/div	65 μV	70 μV	90 μV	125 μV
2 mV/div	65 μV	70 μV	90 μV	125 μV
5 mV/div	65 μV	70 μV	90 μV	125 μV
10 mV/div	70 μV	75 μV	95 μV	130 μV
20 mV/div	95 μV	95 μV	115 μV	160 μV
50 mV/div	160 μV	175 μV	210 μV	280 μV
100 mV/div	270 μV	290 μV	350 μV	465 μV
200 mV/div	960 μV	925 μV	1.1 mV	1.65 mV
500 mV/div	1.6 mV	1.75 mV	2.1 mV	21.75 mV
1 V/div	2.7 mV	2.9 mV	3.5 mV	4.775 mV
Sensibilitate	50 Ω: 1 mV–1 V/div, fully variable; 1 MΩ: 1 mV–10 V/div, fully variable
Acuratețe	±0.5% FS, offset la 0 V
Domeniu offset	50 Ω: 1 mV to 4.95 mV: ±1.6 V; 5 mV to 9.9 mV: ±4 V; 10 mV to 19.8 mV: ±8 V; 20 mV to 1 V: ±10 V 1 MΩ: 1 mV to 4.95 mV: ±1.6 V; 5 mV to 9.9 mV: ±4 V; 10 mV to 19.8 mV: ±8 V; 20 mV to 100 mV: ±16 V; 102 mV to 198 mV: ±80 V; 200 mV to 1 V: ±160 V; 1.02 V to 10 V: ±400 V
Tensiune maximǎ de intrare	50 Ω: 5 Vrms, 1 MΩ: 400 V max (DC + Peak AC ≤ 10 kHz)
Cuplare	1 MΩ: AC, DC, GND; 50 Ω: DC, GND
Impedanțǎ de intrare	50 Ω: ±2.0%; 1 MΩ: ±2.0% \|\| 15 pF
Rescalare	Volt, Amper
Bazǎ de timp	500 ps/div … 100 s/div
Ratǎ eșantionare	2.5 GS/s la 4 Ch, 5 GS/s la 2 Ch
Memorie standard	12.5 Mpts / 25 Mpts
Ratǎ de update	170.000 forme de undǎ/s
Sistem trigger
Mod	Normal, Auto, Single, and Stop
Hold-off	10 ns … to 20 s sau 1 … 100,000,000 evenimente
Pre-trigger Delay	0 to 100% of full scale
Post-trigger Delay	0 to 10,000 divisions
Ratǎ max	175.000 forme de undǎ/s
Tip	Edge, Width, Logic (Pattern), TV (NTSC, PAL, SECAM, HDTV - 720p, 1080i, 1080p), Runt, Slew Rate, Interval (Signal or Pattern), Dropout, Qualified (State or Edge). External input supports Edge trigger only.
Seriale (optional)	I2C, SPI (SPI, SSPI, SIOP), UART-RS232, CAN1.1, CAN2.0, CAN FD, LIN, FlexRay
Mǎsurare / Parametri	Pȃnǎ la 6 parametri mǎsurați simultan
Afișaj	12.1" widescreen capacitive touch screen / 1280 x 800 pixels
Interfețe	1 x 10/100BaseT Ethernet interface (RJ45 port) 1 Micro SD port, 16 GB Micro SD card installed standard 2 front USB 3.1 Gen1 ports, 2 back USB 2.0 ports 1 USBTMC over USB 2.0 port 1 HDMI port, supports up to 1280 x 800 pixels
Remote control	Microsoft COM Automation or LeCroy Remote Command Set
Dimensiuni	273 mm x 380 mm x 160 mm / 5.3 kg
Garanție	3 ani
Opțiunea WS4KHD-MSO	16 canale digitale ±30 V Peak Input Dynamic Range ±20 V Ratǎ eșantionare 500 MS/s Memorie 12.5 Mpts - 16 Channels
Opțiunea Digital Voltmeter	ACrms, DC, DCrms, Frequency Rezoluție ACV/DCV: 4 digits, Frequency: 5 digits Ratǎ mǎsurare 100 times/second
Opțiunea WS4KHD-FG	Generator de semnal integrat 1 x 25 MHz Esantionare 125 MS/s Lungime forma arbitrarǎ 16 kpts Rezolutie 1μHz Rezoluție vertical 14 biți Amplitudine ±3 V (HiZ); ±1.5 V (50 Ω) Forme de undǎ: Sinus, Dreptunghi, Triunghi, Impuls, DC, Zgomot, ARB, Exponential Fall, Exponential Rise, Ramp, Gaussian, Lorentz, Cardiac, Haversine Amplitudine: 4 mVpp - 6 Vpp ( HiZ); 2 mVpp - 3 Vpp (50 Ω) Acuratete verticalǎ ±(0.3 dB + 1 mV) Dreptunghi/Impuls Rise/Fall time 24 ns (10% - 90%)
Opțiunea WS4KHD-AUDIOBUS TD	AudioBus Trigger and Decode
Opțiunea WS4KHD-AUTO TD	Automotive Bundle: CAN, CAN FD, LIN, FlexRay Trigger and Decode
Opțiunea WS4KHD-EMB TD	Embedded Bundle: I2C, SPI, UART-RS232 Trigger and Decode
Opțiunea WS4KHD-PWR	Analizǎ putere
