Metrawatt WSK30 Wound-Primary Current Transformers for Indirect Measurement of Sinusoidal AC

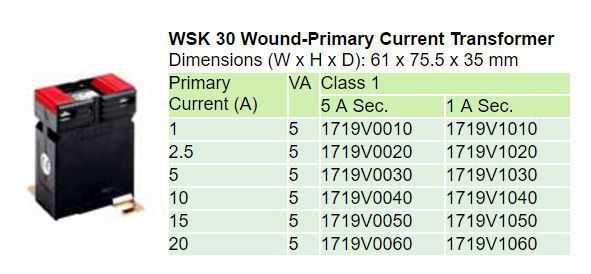

 WSK 30 Wound-Primary Current Transformers for Indirect Measurement of Sinusoidal AC

 Spre deosebire de transformatoarele de curent de tip bucșe, transformatoare de curent cu  înfășurare primară au 4 terminale cu șurub. Curentul primar și secundar sunt ambele conectate prin intermediul terminalelor. Transformatoarele de curent cu înfășurări primare sunt potrivite pentru curent  cu amperaj scăzut la care  nu pot fi utilizate transformatoare de curent de tip bucșă.

Caracteristici:

• Eficienta termica a curentului continuu I_cth:  100% I_N
• Eficienta termica a curentului de scurta durata I_th:  60 x I_N, 1 sec.
• Max. Tensiunea  de operare U_m:  0.72 kV
• Tensiunea de test de izolare: 3 kV U_rms, 50 Hz, 1 min.
• Frecventa nominala f_N:  50 Hz
• Clasa de izolatie: E (120°C)

Gossen Metrawatt Catalog 2016-2017
