Teledyne LeCroy HDO4K-NRZbus D – Pachet de Decodare NRZ Bus pentru HDO4000

Teledyne LeCroy HDO4K-NRZbus D – Pachet de Decodare NRZ Bus pentru HDO4000

Codul de telecomunicatii NRZ (non-return-to-zero) este un cod binar in care valoarea 1 este reprezentata de o conditie semnificativa (de regula tensiune pozitiva) iar valoarea 0 este reprezentata de alta conditie semnificativa (de regula tensiune negativa), fara o alta conditie de neutralitate sau repaus. Decodificatorul de protocol configurabil NRZ permite gruparea bitilor folosind diverse combinatii de rata de transfer, polaritate, conditie de inactivitate, repaus, etc. in mesaje descifrabile. Permite decodificarea diferitelor protocoale dezvoltate folosind schema de codificare NRZ.

Caracteristici Generale:

• Decodificare de protocol a magistralelor codificate prin Manchester sau NRZ definita de utilizator
• Decodificare flexibila a magistralelor cu rate de transfer de pana la 10 Gb/s
• Grupare de cuvant sau pachet configurabila, pentru definitii particulare de protocol

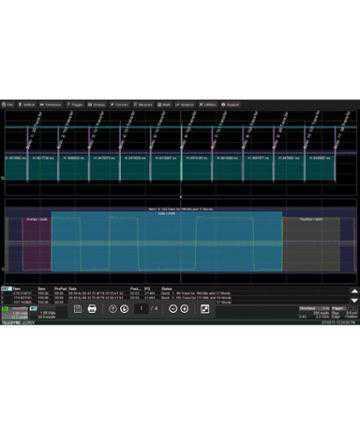

• Decodificarea intuitiva, codificata pe culori, este suprapusa direct peste forma de unda a stratului fizic
• Afisare tabelaracu functie rapida de „zoom pana la mesaj”
• Functia de cautare indentifica cu rapiditate pachete si date specifice
